उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

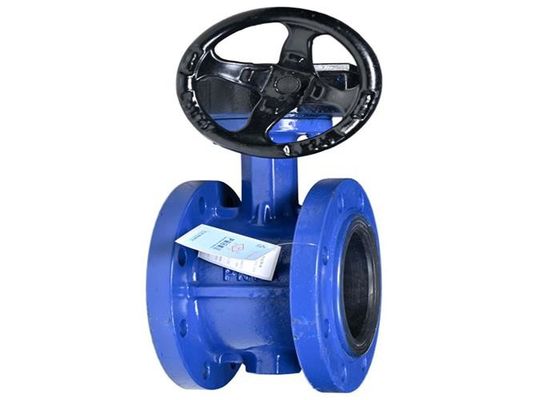

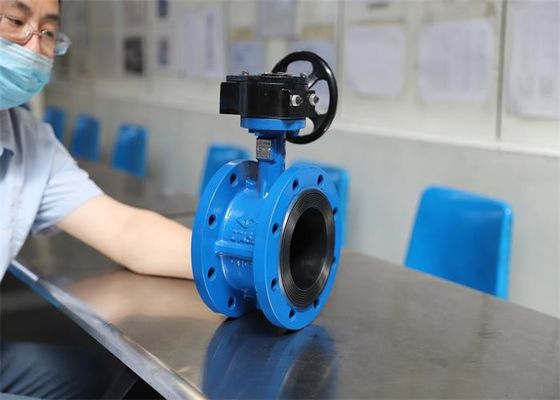

| प्रोडक्ट का नाम: | निकला हुआ किनारा तितली वाल्व | रंग: | बुले |
|---|---|---|---|
| सीट असली: | एनबीआर / ईपीडीएम / पीटीएफई | डिस्क सामग्री: | लोहा |
| शरीर पदार्थ: | नमनीय लोहा / ग्रे आयरन | मध्यम: | पानी का तेल |
| तापमान: | ≤ 80 ℃ | काम का दबाव: | 1.6 एमपीए |
| हाई लाइट: | एनबीआर निकला हुआ तितली वाल्व,125 मिमी आकार निकला हुआ तितली वाल्व,एनबीआर तितली वाल्व निकला हुआ किनारा प्रकार |
||
प्रूडक्ट
वाल्व का व्यापक रूप से जल आपूर्ति और जल निकासी, अग्निशमन प्रणाली और अन्य पाइपलाइनों, विशेष रूप से अग्निशमन पाइपलाइनों के निर्माण में उपयोग किया जाता है।वाल्व का उपयोग गैर संक्षारक मध्यम पाइपलाइन या उपकरण में बंद करने, जोड़ने और प्रवाह को विनियमित करने के लिए किया जा सकता है।
डिजाइन और निर्माण: जीबी / टी 12238 यूनिवर्सल वाल्व निकला हुआ किनारा और क्लैंप कनेक्शन लोचदार सील तितली वाल्व
· संरचना की लंबाई: जीबी / टी 12221 धातु वाल्व संरचना की लंबाई या निर्माता के मानक
· कनेक्टिंग एंड: JB/T 17241.6 इंटीग्रल कास्ट आयरन फ्लैंज
· निरीक्षण और परीक्षण: जीबी / टी 13927 औद्योगिक वाल्व दबाव परीक्षण
| डीएन | एल | डी | डी1 | BF के | जेड-एफडी | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-F18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-F18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-F18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-F18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-F18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-F23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-F23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-F28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-F28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-F31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-F31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-F34 | |||||
| मुख्य हिस्सा | भाग सामग्री |
| शरीर | ग्रे आयरन + एनआरबी, डक्टाइल आयरन + एनआरबी / ईपीडीएम |
| डिस्क | QT450-10 |
| तना | 45/2Cr13 |
| O-अंगूठी | एनबीआर/ईपीडीएम |
1. संरचना और आकार जीबी / टी 12221, छोटे आकार, हल्के वजन, संचालित करने में आसान है।
2.90 डिग्री ऑपरेशन जल्दी से खुला;प्लेट में उच्च शक्ति, बड़े प्रवाह क्षेत्र, छोटे प्रवाह प्रतिरोध और ऊर्जा की बचत होती है।
3. माध्यम निकला हुआ डिस्क वाल्व के दोनों किनारों से किसी भी दिशा में प्रवाहित हो सकता है, कनेक्ट करने या काटने के उद्देश्य को प्राप्त कर सकता है।
4. छोटे ऑपरेटिंग टोक़, श्रम-बचत और हल्के वजन।
5. उद्घाटन और समापन प्रयोगों की संख्या दस हजार गुना तक है, और सेवा जीवन लंबा है।
6. पूर्ण मुहर, शून्य गैस परीक्षण रिसाव।
1. टर्बाइन हेड को उठाने के लिए इस्तेमाल नहीं किया जाएगा, और ऑपरेशन के दौरान सहायक लीवर नहीं जोड़े जाएंगे।
2. स्थापना के बाद वाल्व को बड़ी बाहरी ताकतों के अधीन नहीं किया जाएगा।
3. जब स्थानीय न्यूनतम तापमान 4 डिग्री सेल्सियस से कम हो, तो इन्सुलेशन सुरक्षा लें।चूंकि पाइप की दीवार के तापमान को 0 ℃ से नीचे रखने के लिए अंत वाल्व का उपयोग पाइप या जैकेट हीटिंग के साथ किया जाना चाहिए।
4. कंपन या मध्यम तापमान के तेजी से परिवर्तन के तहत पाइपलाइन में स्थापित करना और उपयोग करना सख्त वर्जित है।
5. संचालन की स्थिति प्रदर्शन विनिर्देश में आवश्यकताओं के अनुरूप होगी।
