उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

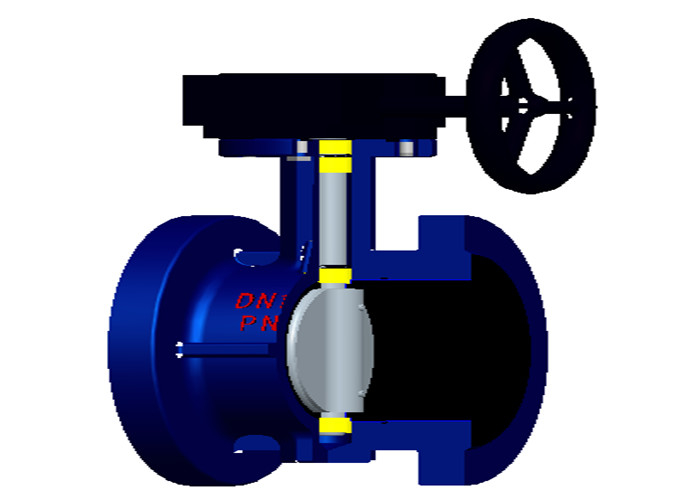

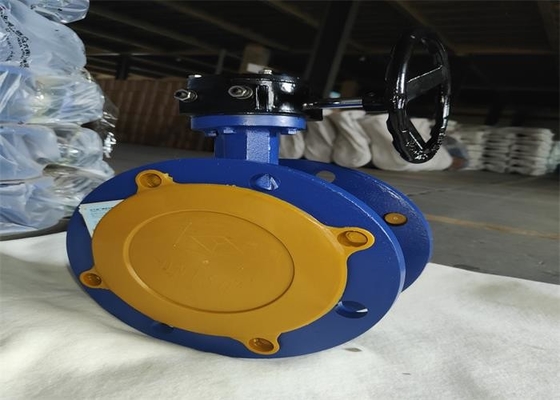

| प्रोडक्ट का नाम: | निकला हुआ किनारा तितली वाल्व | उत्पाद का रंग: | नीला, ग्राहक का |
|---|---|---|---|
| उत्पाद सामग्री: | Grey iron; ग्रे आयरन; ductile iron नमनीय लोहे | मध्यम: | साफ पानी |
| शक्ति: | टर्बाइन | सीट सामग्री: | एनबीआर/ईपीडीएम |
| डिस्क सामग्री: | नमनीय लोहे | दबाव: | 1.0/1.6 एमपीए |
| हाई लाइट: | 10 मिमी निकला हुआ किनारा तितली वाल्व,पानी की आपूर्ति निकला हुआ किनारा तितली वाल्व,10 मिमी तितली वाल्व निकला हुआ किनारा प्रकार |
||
इस वाल्व का व्यापक रूप से पानी की आपूर्ति और जल निकासी, सभी प्रकार की पाइपलाइनों पर आग और अन्य प्रणालियों के निर्माण में उपयोग किया जाता है, विशेष रूप से आग पाइपलाइन में।इस वाल्व का उपयोग गैर-संक्षारक मीडिया की पाइपलाइन या उपकरण में किया जा सकता है, प्रवाह के अवरोधन, कनेक्शन और विनियमन के रूप में।
| डीएन | एल | डी | डी1 | BF के | जेड-एफडी | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-F18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-F18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-F18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-F18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-F18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-F23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-F23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-F28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-F28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-F31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-F31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-F34 | |||||
| भाग का नाम | सामग्री |
| शरीर | ग्रे आयरन + एनआरबी, डक्टाइल आयरन + एनआरबी / ईपीडीएम |
| डिस्क | QT450-10 |
| तना | 45/2Cr13 |
| O-अंगूठी | एनबीआर/ईपीडीएम |
1. संरचना का आकार जीबी / टी 12221, छोटे आकार, हल्के वजन, संचालित करने में आसान है।
2.90 ° ऑपरेशन जल्दी खुलता है;प्लेट में उच्च शक्ति, बड़े प्रवाह क्षेत्र, छोटे प्रवाह प्रतिरोध और ऊर्जा की बचत होती है।
3. निकला हुआ किनारा डिस्क वाल्व के दोनों किनारों से माध्यम किसी भी दिशा में प्रवाहित हो सकता है, जो जोड़ने या काटने के उद्देश्य को प्राप्त कर सकता है।
4. ऑपरेशन टॉर्क छोटा, श्रम की बचत और हल्का है।
5. लंबे जीवन के साथ उद्घाटन और समापन प्रयोगों की संख्या दस हजार गुना से अधिक है।
6. पूर्ण सीलिंग हासिल की जाती है, और गैस रिसाव शून्य होता है।
1. टर्बाइन हेड को उठाने के लिए इस्तेमाल नहीं किया जाएगा, और ऑपरेशन के दौरान कोई सहायक लीवर नहीं जोड़ा जाएगा।
2. स्थापना के बाद वाल्व बड़े बाहरी बल के अधीन नहीं होगा।
3. जब स्थानीय न्यूनतम तापमान 4 डिग्री सेल्सियस से कम हो, तो इन्सुलेशन संरक्षण किया जाना चाहिए;अंत वाल्व के रूप में, पाइप की दीवार के तापमान को 0 ℃ से नीचे गिरने से रोकने के लिए इसे पाइप या जैकेट से गरम किया जाना चाहिए।
4. कंपन या मध्यम तापमान में तेजी से बदलाव के तहत पाइपलाइन में स्थापित करना और उपयोग करना सख्त वर्जित है।
5. संचालन की स्थिति प्रदर्शन विनिर्देशों में आवश्यकताओं के अनुरूप होगी।
