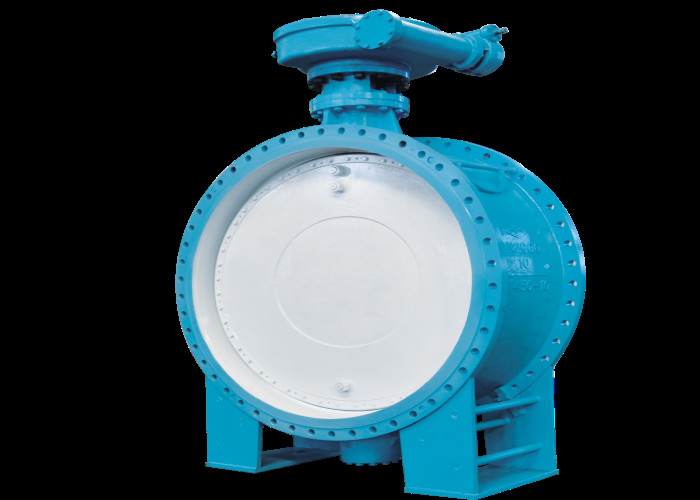

आकार 1800 मिमी डबल डिस्क सनकी 1.0Mpa दबाव Flanged तितली वाल्व

उपयोग:

वाल्व का व्यापक रूप से पेट्रोकेम, जीएचटी उद्योग, धातु विज्ञान, शिपिंग, बिजली, जल निकासी जल उद्योग फार्मेसी आदि के क्षेत्र में उपयोग किया गया है। इसमें बहने वाले एजेंटों में सभी संक्षारक और गैर संक्षारक गैसतरल, अर्ध-तरल शामिल हैं।यह द्रव को समायोजित और काट सकता है।

एकल सनकी तितली वाल्व के आधार पर और बेहतर मोल्डिंग सबसे व्यापक रूप से इस्तेमाल किया जाने वाला डबल सनकी तितली वाल्व है।वाल्व स्टेम अक्ष की संरचना डिस्क के केंद्र और शरीर के केंद्र से विचलित होती है।वाल्व के खुलने के बाद डबल सनकीपन का प्रभाव डिस्क को सीट से जल्दी से अलग करने में सक्षम बनाता है, डिस्क और सीट के बीच अनावश्यक अत्यधिक एक्सट्रूज़न और खरोंच की घटना को समाप्त करता है, उद्घाटन प्रतिरोध को कम करता है, पहनने को कम करता है, और सीट के जीवन में सुधार करता है।

कनेक्ट आकार

डीएन	डी	डी1	डी2	बी	एल	जेड-डी
400	Φ565	Φ515	Φ480	24.5	216 ± 2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222 ± 2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267 ± 2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318 ± 3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410 ± 3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470 ± 3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530 ± 4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600 ± 4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670 ± 4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760 ± 4	48-Φ49

तकनीकी मापदंड

मुख्य भाग सामग्री

संरचना और कार्रवाई का सिद्धांत

1. वाल्व वर्म गियर ड्राइव निकला हुआ किनारा कनेक्शन, डबल सनकी नरम सीलिंग तितली वाल्व है, यानी वाल्व बॉडी व्यास अक्ष के स्टेम रोटेशन सेंटर और वाल्व सीट सीलिंग सतह ने सनकीपन का गठन किया है।वाल्व वाल्व बॉडी, डिस्क, स्टेम, सील प्लेट, प्रेशर रिंग, कॉक्लियर मूविंग डिवाइस और अन्य भागों से बना होता है।

2. कॉक्लियर ऑपरेशन: कॉक्लियर हैंड व्हील को घुमाने से वाल्व स्टेम 90 ° घूमता है और बटरफ्लाई प्लेट को 90 ° घुमाता है, ताकि खुलने या बंद होने का एहसास हो सके।क्योंकि उत्पाद डबल सनकी संरचना है, खोलने और बंद करने की प्रक्रिया में सीएएम प्रभाव पैदा कर सकता है, वाल्व स्विचिंग टोक़ को कम कर सकता है, वाल्व सीट और तितली प्लेट के बीच पहनने को कम कर सकता है, वाल्व के सेवा जीवन को बढ़ा सकता है।

वाल्व के लक्षण

1. वाल्व डबल सनकी संरचना को अपनाता है, जिसमें सीलिंग फ़ंक्शन होता है जो वाल्व के करीब बंद होता है, और सीलिंग प्रदर्शन विश्वसनीय होता है।

2. बटरफ्लाई प्लेट सीलिंग रिंग एनबीआर टी-टाइप रबर सीलिंग रिंग से बनी होती है और बटरफ्लाई प्लेट पर प्रेसिंग प्लेट के साथ मजबूती से स्थापित होती है।उपयोग की अवधि के बाद, रबर सीलिंग रिंग खराब हो जाती है, और रबर सीलिंग रिंग के दबाव को पेंच को कसने और ढीला करके समायोजित किया जा सकता है ताकि तितली वाल्व रिसाव के बिना सील करना जारी रख सके और सेवा जीवन का विस्तार कर सके।वाल्व स्थापित होने के बाद, इसे पाइप लाइन में आसानी से समायोजित या प्रतिस्थापित किया जा सकता है (पाइपलाइन से वाल्व को हटाए बिना)।

3. तितली प्लेट में उच्च शक्ति, बड़े प्रवाह क्षेत्र और छोटे प्रवाह प्रतिरोध होते हैं।

4, वाल्व शाफ्ट को ओ-टाइप रबर पैकिंग के साथ सील किया गया है, मध्यम दबाव जितना अधिक होगा, सीलिंग उतनी ही बेहतर होगी।पैकिंग के खराब हो जाने के बाद, पैकिंग ग्रंथि को दबाकर मुआवजा प्राप्त किया जा सकता है।

नियमित रखरखाव

9.1 इनडोर: जब उत्पाद घर के अंदर स्थापित किया जाता है तो पैकिंग रूम को हर 1-2 महीने में एक बार तेल से खोला और खोला और बंद किया जाना चाहिए।

9.2 आउटडोर: जब उत्पाद बाहर स्थापित किया जाता है, तो कॉक्लियर मूविंग हेड के क्षरण से बचने के लिए सुरक्षात्मक उपाय जोड़े जाने चाहिए।पैकिंग रूम को हर 1-2 महीने में एक बार तेल लगाया जाना चाहिए और खोला और बंद किया जाना चाहिए;प्रत्येक बारिश और बर्फ भरने के बाद कमरे को फिर से भरें और एक बार खोलें और बंद करें।

9.3 डाउनहोल: पैकिंग रूम को तेल से भर दिया जाएगा और उत्पाद डाउनहोल स्थापित होने पर हर 1-2 महीने में एक बार खोला और बंद किया जाएगा;हर बारिश और बर्फ के बाद, कुएं में जमा बारिश के पानी को उत्पादों को रोकने के लिए पंप किया जाना चाहिए और बारिश के पानी को लंबे समय तक भिगोने के बाद चल रहे सिर को जंग लगने से बचाना चाहिए।पैकिंग रूम को तेल से भरकर एक बार खोलना और बंद करना चाहिए।

9.4 अलग-अलग वास्तविक कामकाजी परिस्थितियों के अनुसार, अलग-अलग कॉक्लियर एक्ट्यूएटर्स का चयन किया जा सकता है।आउटडोर और अंडरग्राउंड कॉक्लियर एक्ट्यूएटर्स को बंद किया जा सकता है, जिसे ऑर्डर में निर्दिष्ट किया जाएगा।
