उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

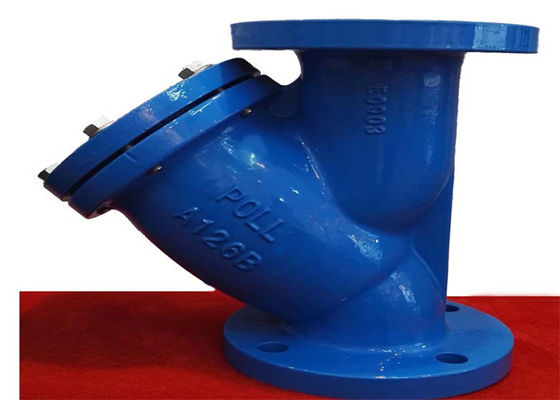

| प्रोडक्ट का नाम: | वाई स्ट्रेनर वाल्व | दबाव: | मध्यम दबाव |
|---|---|---|---|
| मानक: | एपीआई मानक | शरीर पदार्थ: | कच्चा लोहा |
| संबंध: | निकला हुआ किनारा समाप्त होता है, आरएफ | रंग: | नीला, ग्राहक का अनुरोध |
| टाइप: | वाई टाइप स्ट्रेनर।, पाइप फिटिंग | मीदुम: | पानी तेल की भाप |
| हाई लाइट: | एपीआई वाई फिल्टर वाल्व,125 एलबी वाई फिल्टर वाल्व,80 मिमी वाई टाइप स्ट्रेनर वाल्व |
||
कच्चा लोहा फिल्टर व्यापक रूप से धातु विज्ञान, रसायन उद्योग, पेट्रोलियम, पेपरमेकिंग, दवा, भोजन, खनन, विद्युत शक्ति, शहरी, घरेलू और अन्य गैस क्षेत्रों में उपयोग किया जाता है।कास्ट आयरन फ़िल्टर ट्रांसमिशन माध्यम पाइपलाइन पर एक अनिवार्य उपकरण है, आमतौर पर दबाव राहत वाल्व, दबाव राहत वाल्व, पोजिशनिंग वाल्व या अन्य उपकरणों के इनलेट पर स्थापित किया जाता है, ताकि वाल्व के सामान्य उपयोग की रक्षा के लिए माध्यम में अशुद्धता को खत्म किया जा सके। उपकरण, उपकरण रखरखाव लागत कम करें।
जब द्रव फ़िल्टर तत्व के साथ फ़िल्टर में प्रवेश करता है, तो फ़िल्टर तत्व द्वारा अशुद्धियों को अवरुद्ध कर दिया जाता है, और फ़िल्टर आउटलेट से स्वच्छ फ़िल्टर गैस को छुट्टी दे दी जाती है।जब सफाई की आवश्यकता होती है, जब तक कि फिल्टर सिलेंडर को अलग नहीं किया जाता है, तब तक फिल्टर तत्व को हटा दिया जाता है, और सफाई के बाद इसे फिर से लोड किया जा सकता है।इसलिए, कच्चा लोहा फिल्टर का उपयोग और रखरखाव अत्यंत सुविधाजनक है।
| आकार | एल | डी | डी1 | बी | Z-φd | एच |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| निकला हुआ किनारा अंत | एएनएसआई बी16.1 |
| नाममात्र का दाब | 125PSI |
| शैल परीक्षण | 2.4 एमपीए |
| उपयुक्त तापमान | तापमान ≤ 200 ℃ |
| उपयुक्त दबाव | दबाव <1.6 एमपीए। |
| उपयुक्त माध्यम | पानी तेल भाप |
| शरीर | एएसटीएम ए216 सीएल.बी |
| स्क्रीन | एसएस304 |
| ढक्कन | एएसटीएम ए216 सीएल.बी |
| प्लग करना | एएसटीएम 1035 |
1. इस उत्पाद को एक सूखे गोदाम में रखा जाता है और इसे खुली हवा में रखने की सख्त मनाही है।
2. दीर्घकालिक भंडारण, नियमित रखरखाव।
3. उत्पाद आमतौर पर दबाव राहत वाल्व, दबाव राहत वाल्व, हाइड्रोलिक नियंत्रण वाल्व या इनलेट अंत में मध्यम उपकरण के उपयोग में स्थापित होता है।
4. उत्पाद को स्थापित करने के लिए पाइपलाइनों को बायपास करें।
5. उत्पाद को संरक्षित वाल्व की दूरी से स्थापित किया जाना चाहिए, संरक्षित वाल्व के व्यास का 6 ~ 10 गुना होना चाहिए।
6. स्थापित करते समय, मध्यम प्रवाह शरीर पर तीर की दिशा के अनुरूप होना चाहिए।
7. स्थापित करते समय, कवर व्यास अक्ष के नीचे होता है।
8. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
9. संचालन की स्थिति मुख्य प्रदर्शन विनिर्देशों में आवश्यकताओं के अनुरूप होनी चाहिए।
10. इनलेट और आउटलेट दबाव अंतर 0.2MPa से अधिक होने पर सफाई या सफाई की जानी चाहिए।
यह उत्पाद बॉडी, कवर, फिल्टर और अन्य भागों से बना है, आयात से मध्यम, फिल्टर स्क्रीन फिल्टर के माध्यम से, आउटलेट से बाहर
