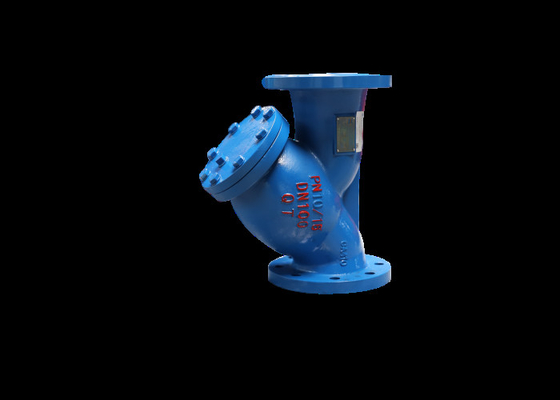

| प्रोडक्ट का नाम: | छलनी वाल्व | संबंध: | निकला हुआ किनारा समाप्त होता है, आरएफ |
|---|---|---|---|
| रंग: | नीला, ग्राहक का अनुरोध, काला | मानक: | केएस मानक |
| नाम: | फिल्टर वाल्व | आकार: | डीएन 40 ~ डीएन 300 |
| दबाव: | मध्यम दबाव, 1.6 एमपीए | सामग्री: | कच्चा लोहा, ग्रे आयरन |
| हाई लाइट: | ब्लैक बॉडी वाई स्ट्रेनर फिल्टर वाल्व,ग्रे आयरन वाई स्ट्रेनर फिल्टर वाल्व,वाई टाइप स्ट्रेनर वाल्व 10k प्रेशर |
||
यह उत्पाद नाममात्र दबाव ≤1.6 एमपीए, तापमान 0 डिग्री सेल्सियस ~ 120 डिग्री सेल्सियस /0 डिग्री सेल्सियस ~ 200 डिग्री सेल्सियस पानी, ≤0.2 एमपीए संतृप्त भाप, तेल पाइपलाइन के लिए उपयुक्त है, गंदगी, वर्षा, जंग और अन्य मलबे को फ़िल्टर कर सकता है मध्यम।
मध्यम पाइपलाइन प्रणाली को संप्रेषित करने के लिए Y- प्रकार का फ़िल्टर एक अनिवार्य फ़िल्टर उपकरण है।वाल्व और उपकरणों के सामान्य उपयोग की सुरक्षा के लिए माध्यम में अशुद्धियों को दूर करने के लिए वाई-टाइप फिल्टर आमतौर पर दबाव राहत वाल्व, दबाव राहत वाल्व, जल स्तर वाल्व या अन्य उपकरणों के इनलेट पर स्थापित किया जाता है।Y प्रकार के फिल्टर में उन्नत संरचना, कम प्रतिरोध, निर्वहन में आसान और इतने पर है।वाई टाइप फिल्टर लागू माध्यम पानी, तेल, गैस हो सकता है।
| जीएल41एच-10के | (डीएन) | आकार | ||||||
| एल | बी | सी | डी | इ | एफ | एच | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| टाइप | दबाव (एमपीए) | परीक्षण दबाव एमपीए | उपयुक्त तापमान ℃ | उपयुक्त माध्यम |
| शक्ति (पानी) | ||||
| (केएस) वाईडीएसटी | 1.0 | 2.0 | -10 ~ 200 ℃ | भाप |
यह उत्पाद बॉडी, कवर, फिल्टर और अन्य भागों से बना है, आयात से मध्यम, फिल्टर स्क्रीन फिल्टर के माध्यम से, आउटलेट से बाहर
1. इस उत्पाद को एक सूखे गोदाम में रखा जाता है और इसे खुली हवा में रखने की सख्त मनाही है।
2. दीर्घकालिक भंडारण, नियमित रखरखाव।
3. उत्पाद आमतौर पर दबाव राहत वाल्व, दबाव राहत वाल्व, हाइड्रोलिक नियंत्रण वाल्व या इनलेट अंत में मध्यम उपकरण के उपयोग में स्थापित होता है।
4. उत्पाद को स्थापित करने के लिए पाइपलाइनों को बायपास करें।
5. उत्पाद को संरक्षित वाल्व की दूरी से स्थापित किया जाना चाहिए, संरक्षित वाल्व के व्यास का 6 ~ 10 गुना होना चाहिए।
6. स्थापित करते समय, मध्यम प्रवाह शरीर पर तीर की दिशा के अनुरूप होना चाहिए।
7. स्थापित करते समय, कवर व्यास अक्ष के नीचे होता है।
8. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
9. संचालन की स्थिति मुख्य प्रदर्शन विनिर्देशों में आवश्यकताओं के अनुरूप होनी चाहिए।
10. इनलेट और आउटलेट दबाव अंतर 0.2MPa से अधिक होने पर सफाई या सफाई की जानी चाहिए।
