उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

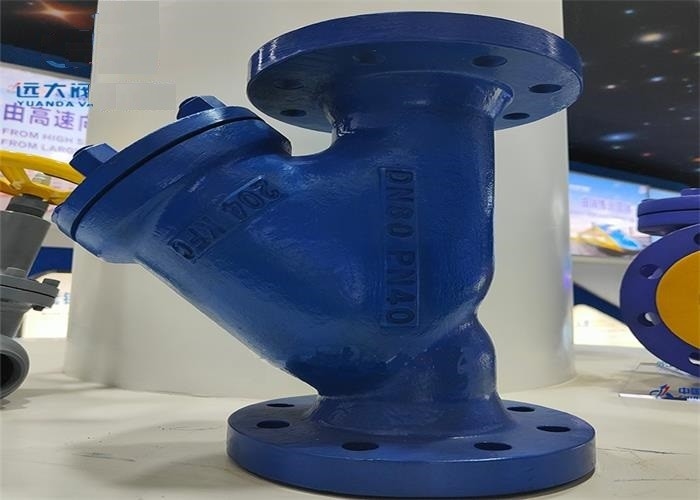

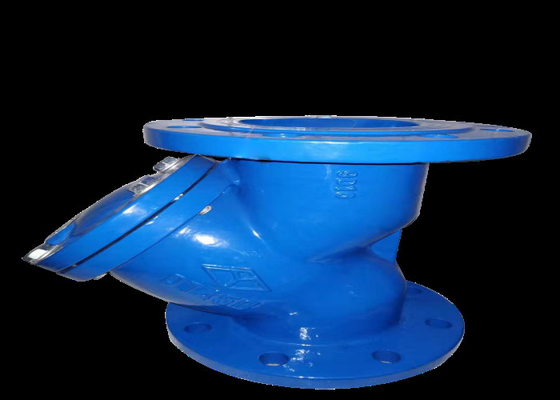

| प्रोडक्ट का नाम: | वाई स्ट्रेनर वाल्व | नाम: | निकला हुआ किनारा फ़िल्टर वाल्व |
|---|---|---|---|
| आकार: | डीएन 50 ~ डीएन 200 | संबंध: | निकला हुआ किनारा समाप्त होता है |
| जाल: | 10~100 | रंग: | नीला, ग्राहक का अनुरोध |
| मीडिया: | पानी, तेल, गैस | दबाव: | मध्यम दबाव |
| हाई लाइट: | दीन मानक वाई छलनी वाल्व,dn50 आकार वाई छलनी वाल्व,dn50 आकार वाई प्रकार झरनी वाल्व |
||
यह उत्पाद नाममात्र दबाव ≤1.6 एमपीए, तापमान 0 डिग्री सेल्सियस ~ 120 डिग्री सेल्सियस /0 डिग्री सेल्सियस ~ 200 डिग्री सेल्सियस पानी, ≤0.2 एमपीए संतृप्त भाप, तेल पाइपलाइन के लिए उपयुक्त है, गंदगी, वर्षा, जंग और अन्य मलबे को फ़िल्टर कर सकता है मध्यम।
मध्यम पाइपलाइन प्रणाली को संप्रेषित करने के लिए Y- प्रकार का फ़िल्टर एक अनिवार्य फ़िल्टर उपकरण है।वाल्व और उपकरणों के सामान्य उपयोग की सुरक्षा के लिए माध्यम में अशुद्धियों को दूर करने के लिए वाई-टाइप फिल्टर आमतौर पर दबाव राहत वाल्व, दबाव राहत वाल्व, जल स्तर वाल्व या अन्य उपकरणों के इनलेट पर स्थापित किया जाता है।Y प्रकार के फिल्टर में उन्नत संरचना, कम प्रतिरोध, निर्वहन में आसान और इतने पर है।वाई टाइप फिल्टर लागू माध्यम पानी, तेल, गैस हो सकता है।
| भाग का नाम | सामग्री |
| शरीर, बोनट | जीजी25/जीजीजी40.3 |
| फिल्टर | 304 |
| पेच एवं उसको कसने का सामान | 25/35 |
| आकार | एल | डी | डी1 | डी2 | बीएफ | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| निकला हुआ किनारा अंत | बी एस EN1092-2 |
| पता लगाना और परीक्षण | बीएस एन 12266 |
| नाममात्र का दाब | 1.6 एमपीए |
| नरक परीक्षण (पानी) | 2.4 एमपीए |
| उपयुक्त तापमान | तापमान ≤ 200 ℃ |
| उपयुक्त दबाव | दबाव <1.6 एमपीए। |
| उपयुक्त माध्यम | वाष्प जल तेल |
आउटलेट प्रवाह से फ़िल्टरिंग के उद्देश्य को प्राप्त करने के लिए फ़िल्टर स्क्रीन के माध्यम से वाल्व माध्यम से इनलेट में होता है।
1. सरल आकार, अच्छी निर्माण तकनीक, आवेदन की विस्तृत श्रृंखला, स्थापित करने में आसान।
2. काम में उचित और कॉम्पैक्ट संरचना, पूर्ण उपस्थिति, माध्यम में अशुद्धियों को फ़िल्टर कर सकती है।
3. माध्यम वाल्व इनलेट की दिशा से प्रवाहित हो सकता है, फ़िल्टर स्क्रीन के माध्यम से फ़िल्टर कर सकता है, और निस्पंदन के उद्देश्य को प्राप्त करने के लिए आउटलेट से बाहर निकल सकता है।
1. यह उत्पाद पाइपलाइन में हर तरह की चीज़ें फ़िल्टर करने और वाल्व या उपकरण के सामान्य संचालन की सुरक्षा के लिए पाइपलाइन पर स्थापित है।
2. उत्पाद को स्थापित करने के लिए पाइपलाइनों पर बायपास स्थापित किया जाना चाहिए।
3. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
4. स्थापना के बाद वाल्व को बड़ी बाहरी ताकतों के अधीन नहीं किया जाएगा।
5. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो इन्सुलेशन संरक्षण लिया जाना चाहिए;चूंकि पाइप की दीवार के तापमान को 0 ℃ से नीचे रखने के लिए अंत वाल्व का उपयोग पाइप या जैकेट हीटिंग के साथ किया जाना चाहिए।
6. कंपन या मध्यम तापमान के तेजी से परिवर्तन के तहत पाइपलाइन में स्थापित करना और उपयोग करना सख्त वर्जित है।
7. उत्पाद आमतौर पर दबाव कम करने वाले वाल्व, हाइड्रोलिक कंट्रोल वाल्व और अन्य उपकरणों के इनलेट पर स्थापित होता है।स्थापना की स्थिति संरक्षित वाल्व के व्यास का 6-10 गुना होनी चाहिए, और माध्यम की प्रवाह दिशा वाल्व शरीर की तीर दिशा के अनुरूप होनी चाहिए;अन्यथा, फ़िल्टर फ़ंक्शन प्राप्त नहीं होता है।
