उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

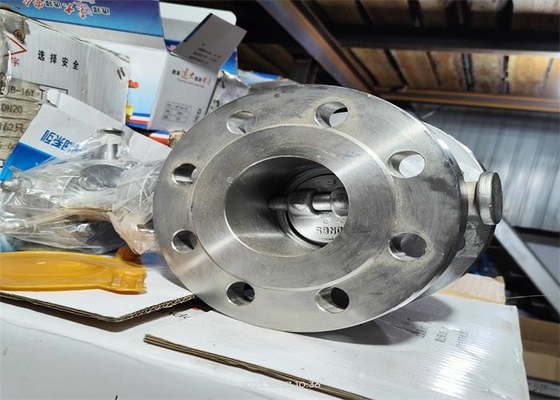

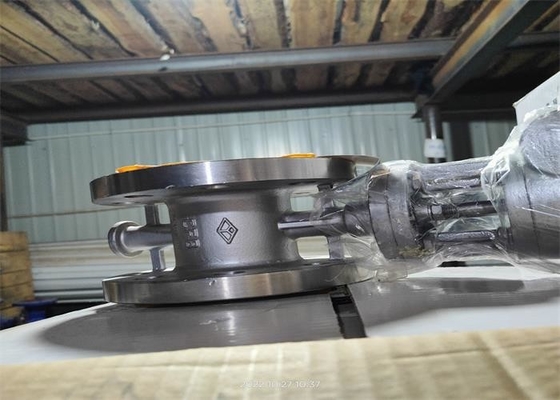

| प्रोडक्ट का नाम: | निकला हुआ किनारा तितली वाल्व | शरीर पदार्थ: | स्टेनलेस स्टील |
|---|---|---|---|
| काम का दबाव: | ≤1.6एमपीए | उपयुक्त माध्यम: | संक्षारक मीडिया जैसे पानी, भाप, तेल और नाइट्रिक एसिड |
| जुडिये: | निकला हुआ किनारा अंत आरएफ | डिस्क सामग्री: | 304 स्टेनलेस स्टील |
| सील सामग्री: | एसएस 304 धातु मुहर | रंग: | शरीर का चेहरा |
| हाई लाइट: | ट्रिपल स्टेनलेस स्टील निकला हुआ किनारा तितली वाल्व,सनकी स्टेनलेस स्टील निकला हुआ किनारा तितली वाल्व,304 स्टेनलेस स्टील निकला हुआ किनारा तितली वाल्व |
||

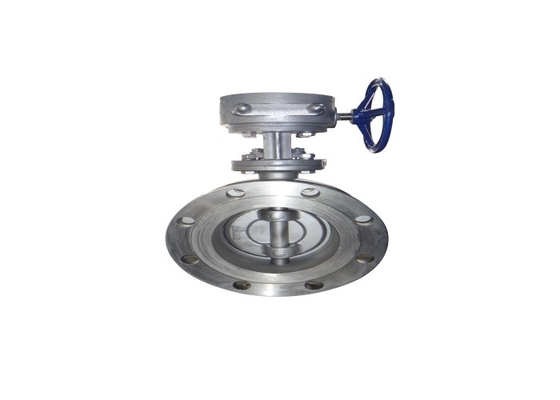

वाल्व इलेक्ट्रिक ड्राइव या वर्म ड्राइव, निकला हुआ किनारा कनेक्शन, जेबी / टी 8527 मानक का कार्यान्वयन है, तीन सनकी तितली वाल्व तितली प्लेट रोटेशन अक्ष (वाल्व स्टेम अक्ष) और एक विचलन की तितली प्लेट सीलिंग सतह है, वाल्व सीट रोटेशन अक्ष और वाल्व बॉडी फ्लो पथ अक्ष ने एक कोण बनाया।
वाल्व वाल्व बॉडी, बटरफ्लाई प्लेट, वाल्व स्टेम, बटरफ्लाई प्लेट सील रिंग, बटरफ्लाई प्लेट प्रेशर रिंग, सपोर्ट, एंड कवर और अन्य भागों से बना होता है
इलेक्ट्रिक या कॉक्लियर ऑपरेशन एसटीईएम को 90 डिग्री घुमाने के लिए और डिस्क को 90 डिग्री खोलने या बंद करने के लिए ड्राइव करें।
क्योंकि उत्पाद तीन विलक्षण संरचना है, उद्घाटन और समापन प्रक्रिया में सीएएम प्रभाव उत्पन्न कर सकता है, वाल्व स्विचिंग टोक़ को कम कर सकता है, सीट और तितली प्लेट के बीच पहनने को कम कर सकता है, वाल्व के सेवा जीवन को बढ़ा सकता है
| निकला हुआ किनारा अंत | जीबी/टी 9113 |
| आमने - सामने | जीबी/टी 12221 |
| नाममात्र का दाब | 1.0,1.6 एमपीए |
| उपयुक्त तापमान | -29～425℃ |
| उपयुक्त माध्यम | संक्षारक तरल पदार्थ जैसे पानी, तेल, भाप और नाइट्रिक एसिड। |
| टाइप |
आकार |
डेटा तालिका | |||||||
| ली | डी | डी1 | डी2 | एच1 | एच2 | BF के | Z-Φd | ||
| डी343डब्लू- 10पी | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248.5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| भाग का नाम | सामग्री |
| शरीर, डिस्क, योक, पैकिंग ग्रंथि, अंत कवर | CF8 |
| वाल्व शाफ्ट, बेलनाकार पिन | F304 |
| बटरफ्लाई प्लेट सीलिंग रिंग | 304+XB450 |
| शरीर में फास्टनरों | 35/45 |
| अन्य कनेक्टिंग बोल्ट, नट और वाशर | 201 |
1. वाल्व सख्त सीलिंग फ़ंक्शन के साथ तीन विलक्षण संरचना को गोद लेता है, सीलिंग प्रदर्शन विश्वसनीय है।
2. तितली प्लेट सील की अंगूठी लचीली ग्रेफाइट और स्टेनलेस स्टील प्लेट, मध्यम संक्षारण प्रतिरोध, क्षरण, रखरखाव मुक्त, लंबी सेवा जीवन के बहु-परत प्लेट संयोजन को गोद लेती है।
3. वाल्व बॉडी की सीलिंग सतह बॉडी प्रोसेसिंग तकनीक है, जो मध्यम जंग और क्षरण के लिए प्रतिरोधी है, रखरखाव मुक्त, लंबी सेवा जीवन है।
4. तितली प्लेट की उच्च शक्ति, बड़े प्रवाह क्षेत्र, छोटे प्रवाह प्रतिरोध।
5, वाल्व शाफ्ट को लचीली ग्रेफाइट पैकिंग के साथ सील कर दिया जाता है, मध्यम दबाव जितना अधिक होता है, सीलिंग उतनी ही बेहतर होती है।पैकिंग ग्रंथि को संपीड़ित करना जारी रखकर पैकिंग के पहनने की भरपाई की जा सकती है।
1. इस उत्पाद को एक सूखे गोदाम में संग्रहित किया जाना चाहिए और खुली हवा में संग्रहीत करने के लिए सख्त वर्जित है।
2. वाल्व स्थापित होने पर मध्यम प्रवाह दिशा वाल्व शरीर पर तीर दिशा के अनुरूप होनी चाहिए।
3. स्थापना से पहले दबाव परीक्षण किया जाना चाहिए, और इसे परीक्षण पास करने के बाद स्थापित किया जा सकता है।
4. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
5. उत्पाद स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।
6. परिचालन की स्थिति प्रदर्शन विनिर्देशों में तकनीकी आवश्यकताओं को पूरा करेगी।
7. यदि आवश्यक हो तो वाल्व ब्रैकेट सेट करें।
8. दीर्घकालिक भंडारण, नियमित रखरखाव।
9. आम तौर पर बरसात के दिनों में बिजली के बॉक्स कवर, मोटर और अन्य सीलबंद भागों को बाहर खोलने की अनुमति नहीं है।विद्युत बॉक्स कवर खोलते समय, बिजली की आपूर्ति पहले काट दी जानी चाहिए।
