उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

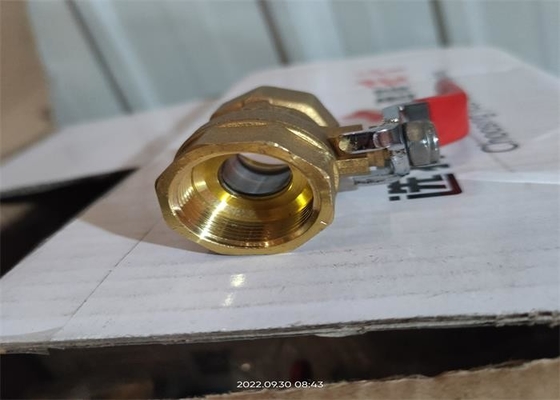

प्रोडक्ट का नाम: | पीतल जल वाल्व | शरीर पदार्थ: | पीतल |
---|---|---|---|
रंग: | पीतल का चेहरा | वर्किंग टेम्परेचर: | -10 डिग्री सेल्सियस से 150 डिग्री सेल्सियस |
आकार: | DN15 To100 | मध्यम: | वायु, जल, तेल |
संबंध: | लड़ी पिरोया हुआ | दबाव: | 1.6mpa |
हाई लाइट: | PTFE सील पिरोया गेंद वाल्व,पिरोया गेंद वाल्व 1.6 Mpa,PTFE सील पीतल पानी वाल्व |
वाल्व का उपयोग तापमान ≤150 ℃ पानी, भाप और तेल और अन्य गैर-संक्षारक माध्यम पाइपलाइन खोलने और बंद करने के लिए किया जाता है

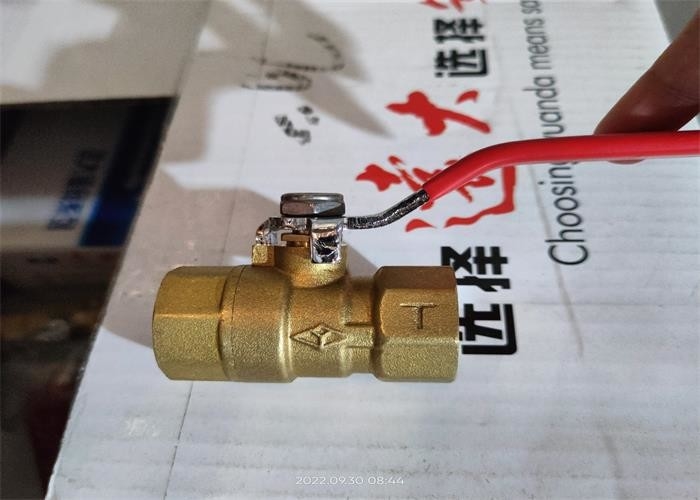

Q11f-16t वाल्व बॉडी, बॉल, वाल्व स्टेम, हैंडल और अन्य भागों से बना है।हैंडल पाइप अक्ष के समानांतर है यह इंगित करने के लिए कि वाल्व खुली स्थिति में है, और पाइप अक्ष के लंबवत है यह इंगित करने के लिए कि वाल्व बंद स्थिति में है।उद्घाटन और समापन का एहसास करने के लिए हैंडल को 90 ° घुमाया जाता है।
टाइप | जी | आकार (मिमी) | ||
ली | एच | मैं | ||
Q11F-16T | 1/2 | 51.4 | 48.2 | 90 |
3/4 | 57.4 | 51 | 90 | |
1 | 67.4 | 58 | 100 | |
11/4 | 77.5 | 61 | 100 | |
11/2 | 88 | 73 | 137 | |
2 | 105.4 | 79 | 137 |
भाग का नाम | सामग्री |
शरीर | एचपीबी59-1 |
गेंद | एचपीबी59-1 |
तना | एचपीबी59-1 |
नाकाबंदी करना | पीटीएफई |
टाइप |
दबाव (एमपीए) |
परीक्षण दबाव | तापमान ℃ | मध्यम | |
खोल (पानी) एमपीए |
सील (पानी) एमपीए |
||||
Q11F-16T | 1.6 | 2.4 | 1.76 | -20 ~ 150 ℃ | पानी, इनडोर पाइपलाइन गैस 0.4mpa, हवा ≤ 0.6mpa, गैर संक्षारक तरल |
1. इस वाल्व को एक सूखे गोदाम में रखा जाता है, और इसे खुली हवा में रखने की सख्त मनाही है।
2. दीर्घकालिक भंडारण नियमित रूप से बनाए रखा जाना चाहिए।
3. उत्पाद को किसी भी स्थिति और किसी भी पाइपलाइन में स्थापित किया जा सकता है, और काम करने की स्थिति प्रदर्शन विनिर्देशों में आवश्यकताओं के अनुरूप होनी चाहिए।
4. स्थापना से पहले, स्थापना से पहले आवश्यकताओं को पूरा करने के लिए दबाव परीक्षण किया जाना चाहिए।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
6. स्थापना के बाद, उत्पाद को एक बड़े बाहरी बल के अधीन नहीं किया जाएगा।
7. हैंडल की दिशा तने के चौकोर खांचे की दिशा के अनुरूप होनी चाहिए
