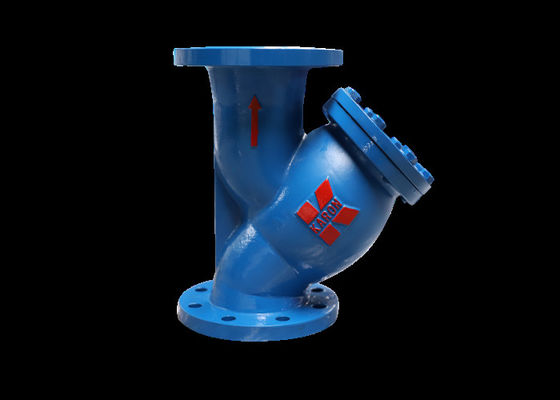

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | वाई स्ट्रेनर वाल्व | संबंध: | निकला हुआ किनारा समाप्त होता है |
|---|---|---|---|
| आकार: | डीएन 65 ~ डीएन 200 | रंग: | ग्राहक का अनुरोध नीला |
| शरीर पदार्थ: | कच्चा लोहा | टाइप: | वाई प्रकार छलनी। |
| दबाव: | 1.0 ~ 1.6 एमपीए | मीडिया का तापमान: | ≤200 ℃ |
| हाई लाइट: | फिल्टर वाई स्ट्रेनर वाल्व,60 मिमी वाई स्ट्रेनर वाल्व,60 मिमी वाई प्रकार स्ट्रेनर वाल्व; |
||
वाल्व विशेषताएं:
1. सरल आकार, अच्छी विनिर्माण तकनीक, विस्तृत अनुप्रयोग रेंज, स्थापित करने में आसान।
2. उचित और कॉम्पैक्ट संरचना, पूर्ण उपस्थिति, काम में माध्यम में अशुद्धियों को फ़िल्टर कर सकती है।
3. माध्यम वाल्व की इनलेट दिशा के माध्यम से प्रवाह कर सकता है, फ़िल्टर के माध्यम से फ़िल्टर कर सकता है, और निस्पंदन के उद्देश्य को प्राप्त करने के लिए आउटलेट से बाहर निकल सकता है
| भाग का नाम | सामग्री |
| बॉडी, बोनट | HT200 |
| फ़िल्टर | 304 |
| टाइप | (डीएन) | आकार | ||||||
| ली | बी | सी | डी | इ | एफ | एच | ||
| 65 | 285 | 22 | 4×Φ19 | 65 ± 2 | 140 | 175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80 ± 2 | 150 | 185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100 ± 2 | 175 | 210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | 125 ± 2 | 210 | 250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150 ± 2 | 240 | 280 | 387 | |
| टाइप | दबाव (एमपीए) | परीक्षण दबाव एमपीए | तापमान ℃ | मध्यम |
| ताकत (पानी) | ||||
| (केएस) वाईडीएसटी | 1.0 | 2.0 | -10 ~ 200 ℃ | भाप |
1. यह उत्पाद पाइपलाइन में अशुद्धियों को फ़िल्टर करने और वाल्व या उपकरण के सामान्य संचालन की रक्षा करने के लिए पाइपलाइन पर स्थापित किया गया है।
2. उत्पाद को स्थापित करने के लिए पाइप को बायपास करें।
3. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
4. वाल्व स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।
5. जब स्थानीय न्यूनतम तापमान 4 ℃ से कम हो, तो इन्सुलेशन संरक्षण किया जाना चाहिए;अंत वाल्व के रूप में, पाइप की दीवार के तापमान को 0 ℃ से नीचे गिरने से रोकने के लिए इसे पाइप या जैकेट से गर्म किया जाना चाहिए।
6. मध्यम तापमान में कंपन या तेजी से बदलाव के तहत पाइपलाइन में स्थापित और उपयोग करना सख्त वर्जित है।
7. उत्पाद आमतौर पर दबाव कम करने वाले वाल्व, हाइड्रोलिक नियंत्रण वाल्व और अन्य उपकरणों के इनलेट पर स्थापित होता है।स्थापना की स्थिति सुरक्षा वाल्व के व्यास से 6-10 गुना होनी चाहिए, और माध्यम की प्रवाह दिशा वाल्व शरीर पर तीर की दिशा के अनुरूप होनी चाहिए;अन्यथा, फ़िल्टरिंग प्रभाव प्राप्त नहीं किया जा सकता है।
8. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।स्थापना और उपयोग के बाद 3 साल के भीतर सफाई चक्र इस प्रकार है, और साल में एक बार 3 साल बाद।
1. यह उत्पाद नाममात्र दबाव के लिए उपयुक्त है 1.6mpa, तापमान 0 ℃ ~ 120 ℃ पानी, ≤ 0.2mpa संतृप्त भाप, तेल पाइपलाइन, माध्यम में गंदगी, वर्षा, जंग और अन्य मलबे को फ़िल्टर कर सकता है
2. वाल्व माध्यम से इनलेट में है, फिल्टर के माध्यम से निस्पंदन के उद्देश्य को प्राप्त करने के लिए, आउटलेट से बहिर्वाह
नाममात्र का दबाव: 1.6mpa
नाममात्र व्यास: डीएन 32-450 मिमी
· लागू तापमान और माध्यम:
मुख्य सामग्री ग्रे कच्चा लोहा है, लागू तापमान 0 ℃ ~ 120 ℃, लागू माध्यम: पानी, ≤ 1.0mpa भाप, तेल उत्पाद;
· मुख्य सामग्री नमनीय लोहा है, लागू तापमान 0 ℃ ~ 200 ℃, लागू माध्यम: पानी, ≤ 1.0mpa भाप, तेल उत्पाद;
· डिजाइन और निर्माण: GB/T12233 यूनिवर्सल वाल्व आयरन ग्लोब वाल्व और लिफ्ट चेक वाल्व को संदर्भित करता है
· संरचना की लंबाई: जीबी / टी 12221 धातु वाल्व संरचना की लंबाई या निर्माता का मानक
· कनेक्टिंग एंड: जेबी / टी 78 इंटीग्रल कास्ट आयरन निकला हुआ किनारा
· निरीक्षण और परीक्षण: GB/T13927 औद्योगिक वाल्व दबाव परीक्षण
