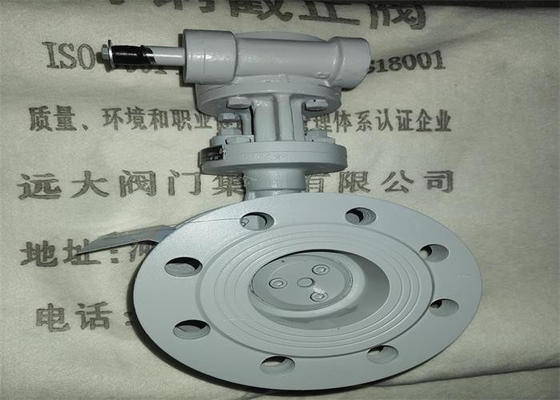

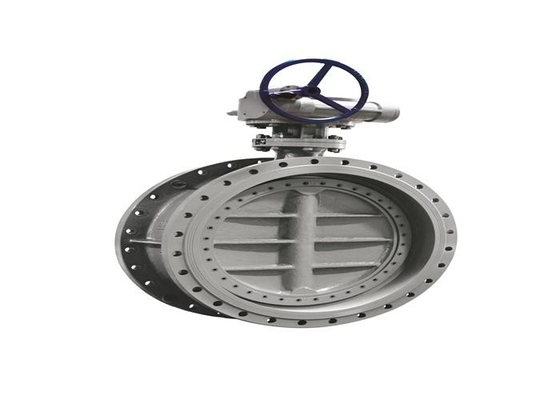

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | निकला हुआ किनारा तितली वाल्व | उत्पाद सामग्री: | कार्बन स्टील डब्ल्यूसीबी |
|---|---|---|---|
| शक्ति: | टर्बाइन | डिस्क सामग्री: | डब्ल्यूसीबी |
| सीट सामग्री: | स्टेनलेस स्टील | मध्यम: | पानी, भाप |
| रंग: | ग्रे, ग्राहक का | दबाव: | 1.0/0.6 एमपीए |
| हाई लाइट: | dn800 निकला हुआ किनारा तितली वाल्व,0.6mpa निकला हुआ किनारा तितली वाल्व,कार्बन स्टील तितली वाल्व निकला हुआ किनारा प्रकार: |
||
वाल्व का उपयोग पाइपलाइन या उपकरण में बंद करने, कनेक्शन और प्रवाह के नियमन के लिए किया जा सकता है
| टाइप |
डीएन |
आकार (㎜) |
वज़न (किलोग्राम) |
|||||||
| ली | एच | एच 1 | ए 1 | बी 1 | डी | डी1 | जेड × डी | |||
| D343H-6C | 50 | 108 | 112 | 350 | 180 | 200 | 140 | 110 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 160 | 130 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 190 | 150 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 170 | 8×Φ18 | 22.7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 240 | 200 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 265 | 225 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 320 | 280 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 375 | 335 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 440 | 395 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 540 | 495 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 595 | 550 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 645 | 600 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 755 | 705 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 860 | 810 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 975 | 920 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1075 | 1020 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1175 | 1120 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1630 | 1560 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1820 | 1760 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2045 | 1970 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2265 | 2180 | 48×Φ48 | 8700 | |||
| टाइप |
डीएन |
आकार (㎜) |
वज़न (किलोग्राम) |
|||||||
| ली | एच | एच 1 | ए 1 | बी 1 | डी | डी1 | जेड × डी | |||
| D343H-10C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 22.7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 395 | 350 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 505 | 460 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 565 | 515 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 615 | 565 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 670 | 620 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 780 | 725 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 895 | 840 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1015 | 950 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1115 | 1050 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1230 | 1160 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1455 | 1380 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1675 | 1590 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1915 | 1820 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2115 | 2020 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2325 | 2230 | 48×Φ48 | 8700 | |||
| भाग का नाम | सामग्री |
| शरीर, डिस्क, योक | डब्ल्यूसीबी |
| तना | 2Cr13 |
| O-अंगूठी | 430+ ग्रेफाइट, अभ्रक, |
वाल्व वर्म ड्राइव, निकला हुआ किनारा कनेक्शन, जेबी / टी 8527 डिजाइन मानक, तीन विलक्षणता है
तितली वाल्व कि तितली प्लेट रोटेशन अक्ष (स्टेम अक्ष) और एक विचलन की तितली प्लेट सील सतह, सीट रोटेशन
अक्ष और वाल्व शरीर प्रवाह चैनल अक्ष एक कोण बनाते हैं।वाल्व में एक वाल्व बॉडी, एक तितली प्लेट, एक वाल्व स्टेम और एक तितली प्लेट होती है
सीलिंग रिंग, बटरफ्लाई प्लेट प्रेशर रिंग, ब्रैकेट, एंड कवर और अन्य भाग।
2. कॉक्लियर ऑपरेशन के माध्यम से, वाल्व स्टेम 90 ° घूमता है और तितली प्लेट 90 ° घूमती है, ताकि उद्घाटन का एहसास हो सके
कभी - कभी।क्योंकि उत्पाद तीन विलक्षण संरचना है, यह खोलने और बंद करने की प्रक्रिया में सीएएम प्रभाव उत्पन्न कर सकता है
वाल्व स्विचिंग टोक़ को कम करना चाहिए, सीट और तितली प्लेट के बीच पहनने को कम करना चाहिए, वाल्व को लम्बा करना चाहिए
की सेवा जीवन।
नाममात्र दबाव: 0.6, 1.0, 1.6, 2.5 एमपीए
नाममात्र व्यास: DN50-DN2000mm
· लागू तापमान और माध्यम:
मुख्य सामग्री कार्बन स्टील डब्ल्यूसीबी, उपयुक्त तापमान -29 ~ 425 ℃, उपयुक्त माध्यम: पानी, तेल, भाप है।
· डिजाइन और निर्माण: जेबी/टी 8527 धातु सील तितली वाल्व
· संरचना की लंबाई: जीबी / टी 12221 धातु वाल्व संरचना की लंबाई
· कनेक्टिंग एंड: जीबी / टी 9113 इंटीग्रल स्टील पाइप निकला हुआ किनारा
· निरीक्षण और परीक्षण: जीबी / टी 13927 वाल्व निरीक्षण और परीक्षण

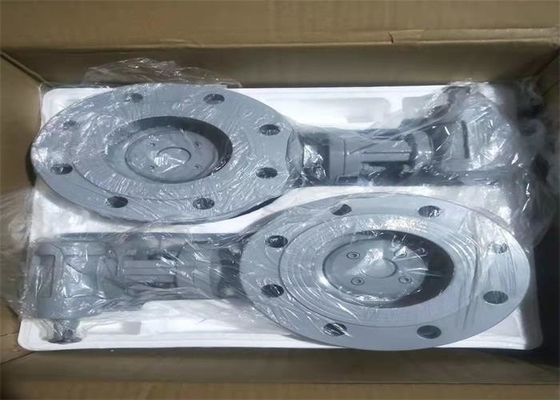

1. इस वाल्व को एक सूखे गोदाम में रखा जाता है, और इसे खुली हवा में रखने की सख्त मनाही है।
2. दीर्घकालिक भंडारण, नियमित रखरखाव।
3. वाल्व क्षैतिज या ऊर्ध्वाधर पाइपलाइन पर स्थापित है, लेकिन इसे खोलना और बंद करना आसान होना चाहिए।
4. स्थापना से पहले, स्थापना से पहले आवश्यकताओं को पूरा करने के लिए दबाव परीक्षण किया जाना चाहिए।
5. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
6. वाल्व स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।
7. मध्यम प्रवाह दिशा स्थापना के दौरान वाल्व शरीर की तीर दिशा के अनुरूप होनी चाहिए।
8. परिचालन की स्थिति प्रदर्शन विनिर्देशों में तकनीकी आवश्यकताओं को पूरा करेगी।
