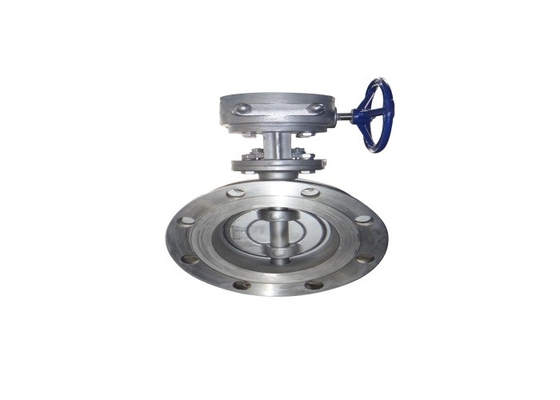

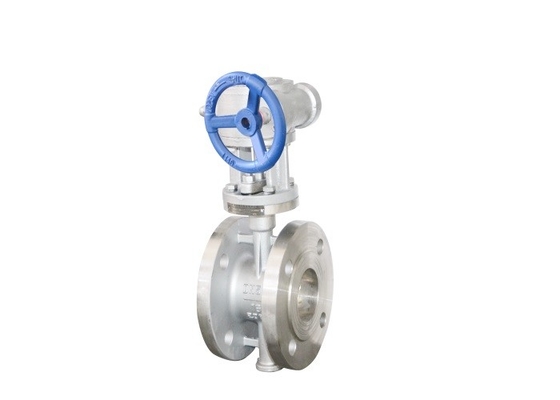

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | निकला हुआ किनारा तितली वाल्व | उत्पाद सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| शक्ति: | टर्बाइन | मध्यम: | पानी, भाप, संक्षारक तरल |
| डिस्क सामग्री: | स्टेनलेस स्टील | सीट सामग्री: | स्टेनलेस स्टील |
| रंग: | सामग्री का रंग | दबाव: | 1.0/1.6 एमपीए |
| हाई लाइट: | dn300 तितली वाल्व निकला हुआ किनारा प्रकार,स्टेनलेस स्टील तितली वाल्व निकला हुआ किनारा प्रकार,dn300 निकला हुआ किनारा तितली वाल्व; |
||
वाल्व का उपयोग पाइपलाइन और संक्षारक मीडिया के उपकरण में प्रवाह दर को अवरुद्ध करने, सील करने और विनियमित करने के लिए किया जा सकता है, पूरी तरह से खुली स्थिति, पाइपलाइन में माध्यम की प्रवाह दर 5M / s से अधिक नहीं होनी चाहिए
| टाइप | डीएन | आकार | |||||||
| ली | डी | डी1 | डी2 | एच1 | एच2 | BF के | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248.5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| भाग का नाम | सामग्री |
| बॉडी, डिस्क, योक, ग्लैंड, एंड कवर | CF8 |
| वाल्व शाफ्ट, बेलनाकार पिन | F304 |
| बटरफ्लाई प्लेट सीलिंग रिंग | 304+XB450 |
| शरीर में फास्टनरों | 35/45 |
| अन्य कनेक्टिंग बोल्ट, नट और वाशर | 201 |
नाममात्र का दबाव: 1.0, 1.6 एमपीए
नाममात्र व्यास: DN50-DN600mm
· लागू तापमान और माध्यम:
· मुख्य सामग्री स्टेनलेस स्टील CF8, उपयुक्त तापमान -29 ~ 425 ℃, उपयुक्त माध्यम: पानी, तेल, भाप और नाइट्रिक एसिड संक्षारक तरल है।
· डिजाइन और निर्माण: जेबी/टी 8527 धातु सील तितली वाल्व
· संरचना की लंबाई: जीबी / टी 12221 धातु वाल्व संरचना की लंबाई
· कनेक्टिंग एंड: जीबी / टी 9113 इंटीग्रल स्टील पाइप निकला हुआ किनारा
· निरीक्षण और परीक्षण: जीबी / टी 13927 वाल्व निरीक्षण और परीक्षण
1. वाल्व सख्त सीलिंग फ़ंक्शन के साथ तीन विलक्षण संरचना को गोद लेता है, सीलिंग प्रदर्शन विश्वसनीय है।
2. तितली प्लेट सील की अंगूठी लचीली ग्रेफाइट और स्टेनलेस स्टील प्लेट, मध्यम संक्षारण प्रतिरोध, क्षरण, रखरखाव मुक्त, लंबी सेवा जीवन के बहु-परत प्लेट संयोजन को गोद लेती है।
3. वाल्व बॉडी की सीलिंग सतह बॉडी प्रोसेसिंग तकनीक है, जो मध्यम जंग और क्षरण के लिए प्रतिरोधी है, रखरखाव मुक्त, लंबी सेवा जीवन है।
4. तितली प्लेट की उच्च शक्ति, बड़े प्रवाह क्षेत्र, छोटे प्रवाह प्रतिरोध।
5, वाल्व शाफ्ट को लचीली ग्रेफाइट पैकिंग के साथ सील कर दिया जाता है, मध्यम दबाव जितना अधिक होता है, सीलिंग उतनी ही बेहतर होती है।पैकिंग ग्रंथि को संपीड़ित करना जारी रखकर पैकिंग के पहनने की भरपाई की जा सकती है।
1. इस उत्पाद को एक सूखे गोदाम में संग्रहित किया जाना चाहिए और खुली हवा में संग्रहीत करने के लिए सख्त वर्जित है।
2. वाल्व स्थापित होने पर मध्यम प्रवाह दिशा वाल्व शरीर पर तीर दिशा के अनुरूप होनी चाहिए।
3. स्थापना से पहले दबाव परीक्षण किया जाना चाहिए, और इसे परीक्षण पास करने के बाद स्थापित किया जा सकता है।
4. स्थापना से पहले पाइप और वाल्व गुहा को साफ किया जाना चाहिए।
5. उत्पाद स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।
6. परिचालन की स्थिति प्रदर्शन विनिर्देशों में तकनीकी आवश्यकताओं को पूरा करेगी।
7. यदि आवश्यक हो तो वाल्व ब्रैकेट सेट करें।
8. दीर्घकालिक भंडारण, नियमित रखरखाव।
