उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

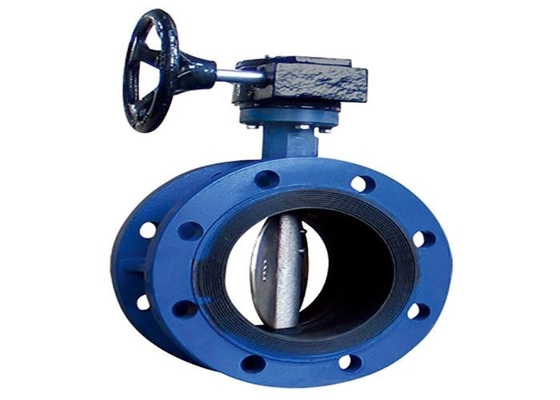

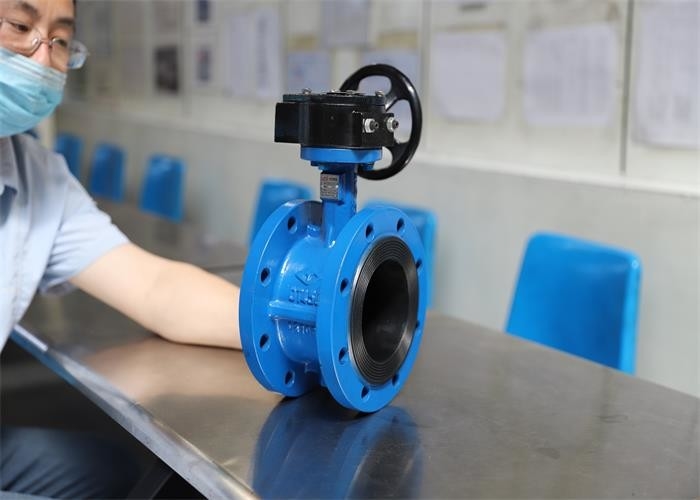

| प्रोडक्ट का नाम: | निकला हुआ किनारा तितली वाल्व | उत्पाद का रंग: | नीला, ग्राहक का |
|---|---|---|---|
| उत्पाद सामग्री: | Grey iron; ग्रे आयरन; ductile iron नमनीय लोहे | शक्ति: | टर्बाइन |
| मध्यम: | साफ पानी | डिस्क सामग्री: | नमनीय लोहे |
| सीट सामग्री: | एनबीआर/ईपीडीएम | दबाव: | 1.0/1.6 एमपीए |
| हाई लाइट: | 1.0mpa तितली निकला हुआ किनारा वाल्व,dn200 तितली निकला हुआ किनारा वाल्व,nbr सीट निकला हुआ किनारा तितली वाल्व; |
||
इस वाल्व का व्यापक रूप से जल आपूर्ति और जल निकासी, सभी प्रकार की पाइपलाइनों पर आग और अन्य प्रणालियों के निर्माण में उपयोग किया जाता है, खासकर आग पाइपलाइन में।इस वाल्व का उपयोग गैर-संक्षारक मीडिया की पाइपलाइन या उपकरण में किया जा सकता है, प्रवाह के अवरोधन, कनेक्शन और विनियमन के रूप में।
| डीएन | ली | डी | डी1 | BF के | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-30 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| भाग का नाम | सामग्री |
| शरीर | ग्रे आयरन + एनआरबी, डक्टाइल आयरन + एनआरबी / ईपीडीएम |
| डिस्क | क्यूटी450-10 |
| तना | 45/2Cr13 |
| O-अंगूठी | एनबीआर/ईपीडीएम |
1. संरचना का आकार GB / T12221, छोटे आकार, हल्के वजन, संचालित करने में आसान के अनुरूप है।
2.90 ° ऑपरेशन जल्दी खुलता है;प्लेट में उच्च शक्ति, बड़े प्रवाह क्षेत्र, छोटे प्रवाह प्रतिरोध और ऊर्जा की बचत होती है।
3. निकला हुआ किनारा डिस्क वाल्व के दोनों ओर से माध्यम किसी भी दिशा में प्रवाहित हो सकता है, जो कनेक्ट करने या काटने के उद्देश्य को प्राप्त कर सकता है।
4. ऑपरेशन टोक़ छोटा, श्रम बचत और हल्का वजन है।
5. लंबे जीवन के साथ, खोलने और बंद करने वाले प्रयोगों की संख्या दस हजार गुना से अधिक है।
6. पूर्ण सीलिंग हासिल की जाती है, और गैस रिसाव शून्य होता है।
1. टर्बाइन हेड का उपयोग उठाने के लिए नहीं किया जाएगा, और संचालन के दौरान कोई सहायक लीवर नहीं जोड़ा जाएगा।
2. वाल्व स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।
3. जब स्थानीय न्यूनतम तापमान 4 डिग्री सेल्सियस से कम हो, तो इन्सुलेशन संरक्षण किया जाना चाहिए;अंत वाल्व के रूप में, पाइप की दीवार के तापमान को 0 ℃ से नीचे गिरने से रोकने के लिए इसे पाइप या जैकेट से गर्म किया जाना चाहिए।
4. कंपन या मध्यम तापमान में तेजी से बदलाव के तहत पाइपलाइन में स्थापित और उपयोग करना सख्त वर्जित है।
5. संचालन की शर्तें प्रदर्शन विनिर्देशों में आवश्यकताओं के अनुरूप होंगी।
