उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

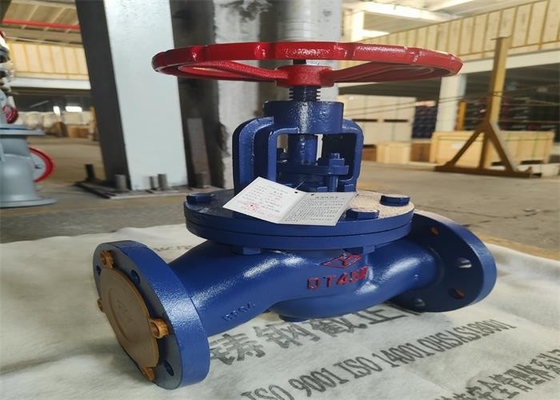

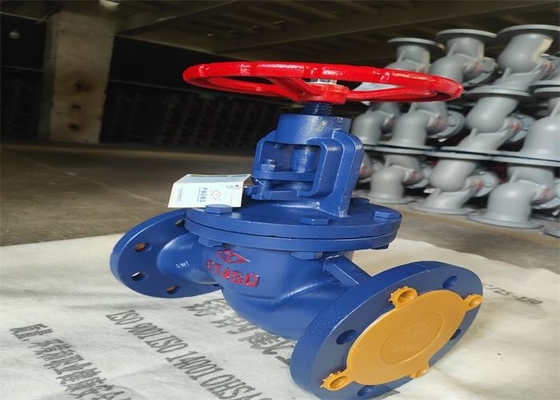

| प्रोडक्ट का नाम: | निकला हुआ किनारा ग्लोब वाल्व | दबाव: | 1.6 एमपीए |
|---|---|---|---|
| शक्ति: | हाथ पहिया | उपयुक्त तापमान: | ≤200℃ |
| संबंध: | निकला हुआ किनारा अंत | रंग: | ग्राहक का अनुरोध, नीला |
| शरीर पदार्थ: | ग्रे आयरन | मध्यम: | जल तेल गैस, पानी, भाप |
| हाई लाइट: | 15 मिमी निकला हुआ ग्लोब वाल्व,जीबी मानक निकला हुआ किनारा ग्लोब वाल्व,1.6 एमपीए दबाव ग्लोब वाल्व निकला हुआ किनारा प्रकार: |
||
1. J41t/w/h/f/x-16 एक निकला हुआ किनारा जुड़ा स्टॉप वाल्व है जो gb/t12233 मानक का अनुपालन करता है;
2. वाल्व वाल्व बॉडी, डिस्क, बोनट, वाल्व रॉड और हैंडव्हील से बना है।
वाल्व स्टेम को घुमाने के लिए हैंड व्हील को घुमाएं, ताकि खोलने और बंद करने के उद्देश्य को प्राप्त करने के लिए वाल्व डिस्क को उठने या गिरने के लिए ड्राइव किया जा सके।
1. संरचना उचित और कॉम्पैक्ट है, और मात्रा छोटी है।वाल्व का शरीर बैरल के आकार का या सुव्यवस्थित होता है, और आकार सुंदर होता है।
2. उद्घाटन और समापन टोक़ छोटा है, और मुहर सुरक्षित और भरोसेमंद है।
3. वाल्व सीट एक बदली वाल्व सीट हो सकती है, जिसे काम करने की स्थिति की आवश्यकताओं को पूरा करने के लिए किसी भी संयोजन में समापन भाग की सीलिंग सतह सामग्री के साथ मिलान किया जा सकता है।
| टाइप |
नाममात्र |
मापन (मिमी) | |||||||
| ली | डी | डी1 | डी2 | BF के | Z-Φd | एच | डी0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113)200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113)200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125) 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145)245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180) 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-30 | 4-Φ18 | (200)285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-30 | 4-Φ18 | (205)300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
मुख्य भाग सामग्री
| भाग का नाम | सामग्री |
| बॉडी बोनट | डीएन 15-65 ग्रे आयरन / डीएन 80-300 डक्टाइल आयरन |
| तना | कार्बन स्टील, स्टेनलेस स्टील |
| डिस्क |
ग्रे आयरन, पीतल, ग्रे आयरन, ग्रे आयरन＋स्टेनलेस स्टील, ग्रे आयरन＋F4,ग्रे आयरन＋रबर |
| पाल बांधने की रस्सी | एक्सबी300 |
| पैकिंग | लचीला ग्रेफाइट |
| पेच एवं उसको कसने का सामान | 25/35 |
| एक प्रकार का अंगूठी | एचआर200/पीतल (केवल डीएन15-50 के लिए) |
