उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

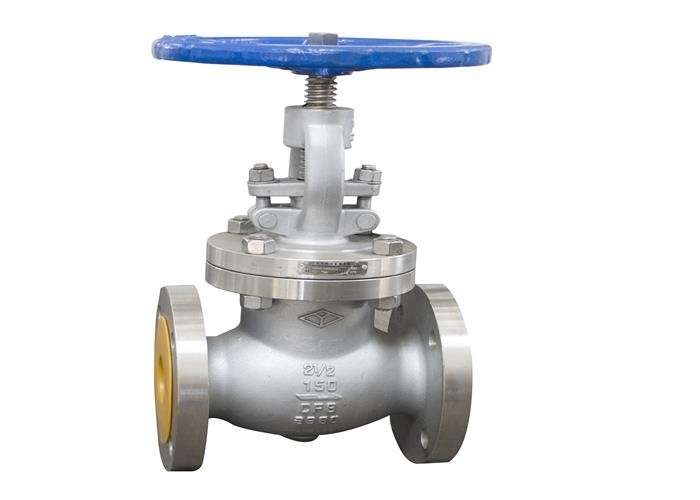

प्रोडक्ट का नाम: | निकला हुआ किनारा ग्लोब वाल्व | मानक या अमानक: | मानक |
---|---|---|---|
शरीर पदार्थ: | स्टेनलेस स्टील | आकार: | DN15-DN150mm |
मध्यम: | जल तेल गैस, पानी | रंग: | स्टेनलेस रंग |
रिश्ते का प्रकार: | निकला हुआ | उपयुक्त तापमान: | ≤200℃ |
हाई लाइट: | dn150mm निकला हुआ ग्लोब वाल्व,एपीआई मानक निकला हुआ किनारा ग्लोब वाल्व,150lb दबाव ग्लोब वाल्व निकला हुआ किनारा; |
इस वाल्व का उपयोग मुख्य रूप से पाइपलाइन में माध्यम को जोड़ने या काटने के लिए किया जाता है।आम तौर पर, प्रवाह को समायोजित करने की कोई आवश्यकता नहीं होती है।
1. यह वाल्व निकला हुआ किनारा जुड़ा हुआ है, और निकला हुआ किनारा आकार एएनएसआई बी 16.5 मानक का पालन करेगा।
2. यह वाल्व वाल्व बॉडी, बोनट, डिस्क, स्टेम, स्टेम नट, हैंडव्हील और अन्य भागों से बना है।हैंडव्हील को घुमाकर, तना घूमता है, और तना खोलने और बंद करने के उद्देश्य को प्राप्त करने के लिए डिस्क को ऊपर या नीचे चलाता है।
टाइप | डीएन | ली | डी | डी1 | डी2 | BF के | Z-Φd | एच 1 | एच 2 | डी0 | |
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
भाग का नाम | सामग्री |
शरीर, बोनट | CF8 |
डिस्क | CF8 |
तना | F304 |
तना अखरोट | ZCuAI10Fe3 |
संभावित विफलता | असफलता का कारण | उन्मूलन विधि |
सीलिंग सतह का रिसाव |
1. सीलिंग सतहों के बीच विविध और गंदगी हैं। 2. सीलिंग सतह क्षतिग्रस्त है। |
1 सीलिंग सतह पर गंदगी और हर तरह की चीज़ें साफ़ करें। 2. सीलिंग सतह को परिष्कृत करें। |
भराव रिसाव |
1. पैकिंग ग्रंथि को कड़ा नहीं किया जाता है। 2. अपर्याप्त भराव। 3. पैकिंग विफलता। |
1. समान रूप से पैकिंग को संपीड़ित करें। 2. भराव जोड़ें। 3. नई पैकिंग के साथ बदलें। |
निकला हुआ किनारा कनेक्शन सील सतह का रिसाव |
1. मध्य निकला हुआ किनारा बोल्ट कड़ा नहीं है या जकड़न असमान है। 2. कनेक्टिंग निकला हुआ किनारा की सीलिंग सतह क्षतिग्रस्त है |
1. बोल्ट को समान रूप से कस लें। 2. निकला हुआ किनारा सील सतह को परिष्कृत करें। |
