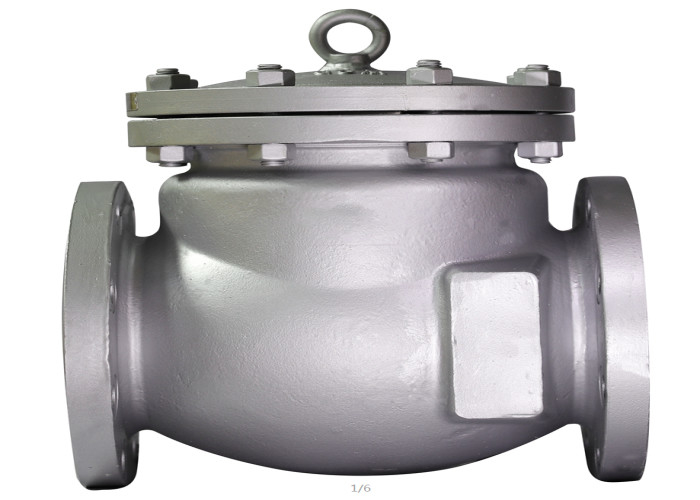

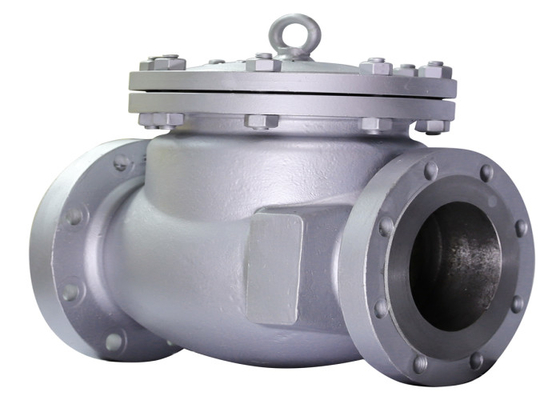

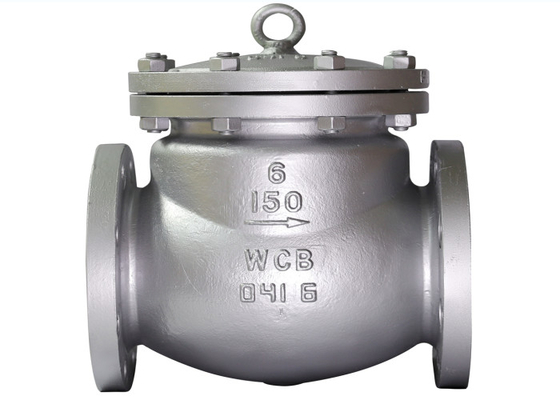

H44H-300LB कास्ट स्टील 300LB प्रेशर एपीआई फ्लैंग्ड स्विंग चेक वाल्व

परिचय

स्विंग चेक वाल्व, जिसे वन-वे वाल्व या चेक वाल्व के रूप में भी जाना जाता है, का उपयोग पाइपलाइन में माध्यम के बैकफ़्लो को रोकने के लिए किया जाता है।वाल्व जिसके खुलने और बंद होने वाले हिस्से मध्यम प्रवाह को रोकने के लिए मध्यम प्रवाह और बल द्वारा स्वचालित रूप से खुलते या बंद होते हैं, चेक वाल्व कहलाते हैं।चेक वाल्व एक स्वचालित वाल्व है, जिसका उपयोग मुख्य रूप से माध्यम के एकतरफा प्रवाह के साथ पाइपलाइन पर किया जाता है।दुर्घटनाओं को रोकने के लिए माध्यम को केवल एक दिशा में बहने की अनुमति है।वाल्व सामान्य क्षैतिज पाइपलाइन में स्थापित किया जाएगा

उसागोइ:

स्विंग चेक वाल्व नाममात्र दबाव PN1 0MPa ~ 42.0MPa, Class150-2500； नाममात्र व्यास DN15 ~ 1200mm, nps1 / 2 ~ 48 पर लागू होता है;विभिन्न पाइपलाइनों पर - 196 ~ 540 ℃ के कामकाजी तापमान के साथ, इसका उपयोग मध्यम बैकफ्लो को रोकने के लिए किया जाता है।विभिन्न सामग्रियों (WCB, CF8 (m), CF3 (m), 1gr5mo, 15crmo1v का चयन करके, इसे पानी, भाप, तेल, नाइट्रिक एसिड, एसिटिक एसिड, मजबूत ऑक्सीकरण माध्यम, यूरिया और अन्य मीडिया पर लागू किया जा सकता है। यह मुख्य रूप से है पेट्रोलियम, रसायन, दवा, रासायनिक उर्वरक, विद्युत शक्ति और अन्य पाइपलाइनों में उपयोग किया जाता है

संरचना:

स्विंग चेक वाल्व बिल्ट-इन रॉकर स्विंग संरचना को अपनाता है।वाल्व के सभी उद्घाटन और समापन भाग वाल्व बॉडी के अंदर स्थापित होते हैं और वाल्व बॉडी में प्रवेश नहीं करते हैं।मध्य निकला हुआ किनारा में उपयोग किए जाने वाले सीलिंग गैस्केट और सीलिंग रिंग को छोड़कर, कोई बाहरी रिसाव बिंदु नहीं है, ताकि वाल्व रिसाव की संभावना को समाप्त किया जा सके।स्विंग चेक वाल्व रॉकर आर्म और वाल्व डिस्क का कनेक्शन गोलाकार कनेक्शन संरचना को अपनाता है, ताकि वाल्व डिस्क में 360 डिग्री के भीतर एक निश्चित डिग्री की स्वतंत्रता हो और उचित सूक्ष्म स्थिति मुआवजा हो

मुख्य भाग और सामग्री
