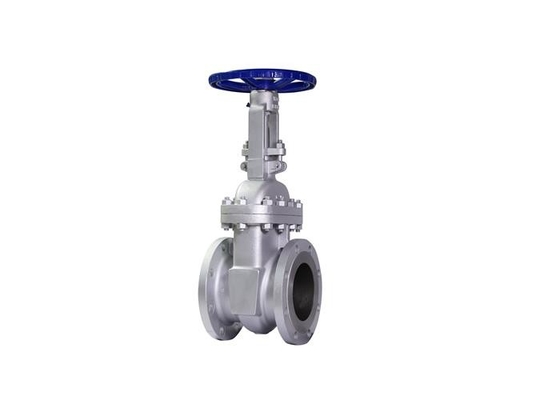

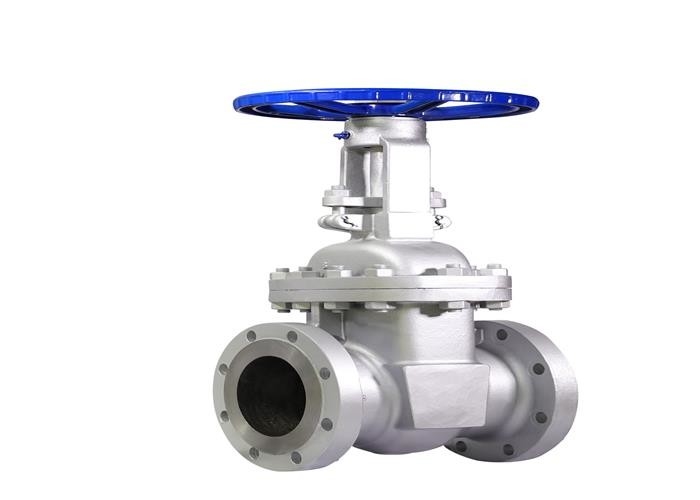

Z41H-600LB कास्ट स्टील WCB एपीआई मानक दबाव 600LB Flanged गेट वाल्व

परिचय

कास्ट स्टील गेट वाल्व का उद्घाटन और समापन भाग गेट है, और गेट की गति दिशा द्रव दिशा के लंबवत है।गेट वाल्व केवल पूरी तरह से खोला और बंद किया जा सकता है, समायोजित और थ्रॉटल नहीं किया जा सकता है।राम में दो सीलिंग सतहें हैं।सबसे अधिक इस्तेमाल किया जाने वाला तरीका यह है कि रैम वाल्व की दो सीलिंग सतहें एक कील बनाती हैं।वेज कोण वाल्व मापदंडों के साथ बदलता रहता है, आमतौर पर 50। जब मध्यम तापमान अधिक नहीं होता है, तो यह 2 ° 52 ' होता है।वेज गेट वाल्व के गेट को एक पूरे में बनाया जा सकता है, जिसे कठोर गेट वाल्व कहा जाता है;इसे एक रैम में भी बनाया जा सकता है जो प्रसंस्करण प्रक्रिया में सीलिंग सतह के कोण के विचलन के लिए इसकी विनिर्माण क्षमता में सुधार करने के लिए मामूली विरूपण उत्पन्न कर सकता है।इस तरह के राम को लोचदार राम कहा जाता है।

ध्यान देने योग्य मामले

हैंड व्हील, हैंडल और ट्रांसमिशन मैकेनिज्म को उठाने के लिए इस्तेमाल करने की अनुमति नहीं है, और टक्कर सख्त वर्जित है।

डबल गेट वाल्व लंबवत रूप से स्थापित किए जाने चाहिए (अर्थात वाल्व स्टेम ऊर्ध्वाधर स्थिति में है और हैंडव्हील शीर्ष पर है)।

बाईपास वाल्व के साथ गेट वाल्व खोलने से पहले बाईपास वाल्व को खोलना चाहिए (इनलेट और आउटलेट पर दबाव अंतर को संतुलित करने और उद्घाटन बल को कम करने के लिए)।

ट्रांसमिशन तंत्र के साथ गेट वाल्व उत्पाद संचालन मैनुअल के प्रावधानों के अनुसार स्थापित किया जाएगा।

यदि वाल्व अक्सर खोला और बंद किया जाता है, तो इसे महीने में कम से कम एक बार चिकनाई दें।
