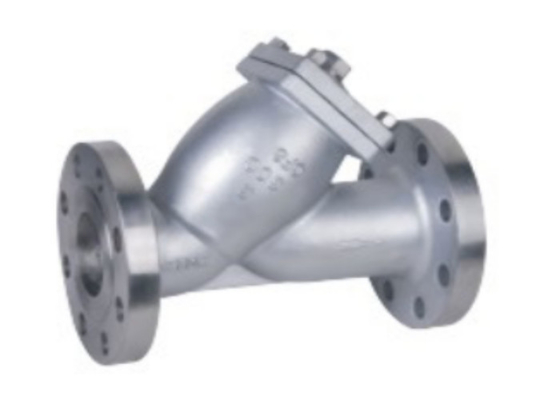

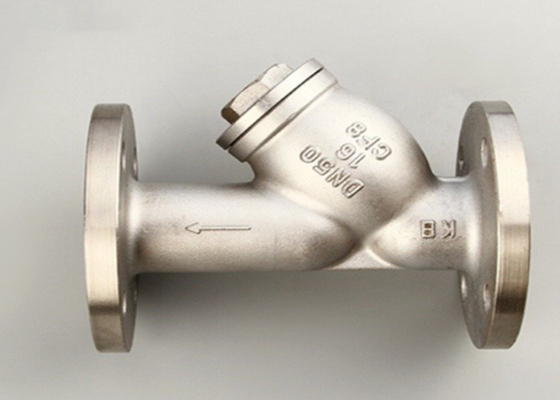

कास्ट स्टील सामग्री दबाव 1.6 / 2.5 / 4.0 एमपीए निकला हुआ किनारा अंत वाई स्ट्रेनर वाल्व

परिचय

वाई-टाइप फ़िल्टर पाइपलाइन सिस्टम संदेश माध्यम के लिए एक अनिवार्य फ़िल्टरिंग डिवाइस है।वाई-टाइप फिल्टर आमतौर पर माध्यम में अशुद्धियों को दूर करने और वाल्व और उपकरणों के सामान्य उपयोग की रक्षा के लिए दबाव कम करने वाले वाल्व, दबाव राहत वाल्व, निरंतर जल स्तर वाल्व या अन्य उपकरणों के इनलेट पर स्थापित किया जाता है।वाई-टाइप फिल्टर में उन्नत संरचना, कम प्रतिरोध और सुविधाजनक सीवेज डिस्चार्ज की विशेषताएं हैं।वाई-टाइप फिल्टर का लागू मीडिया पानी, तेल और गैस हो सकता है।आम तौर पर, पानी की आपूर्ति नेटवर्क 18 ~ 30 जाल है, वेंटिलेशन नेटवर्क 10 ~ 100 जाल है, और तेल आपूर्ति नेटवर्क 100 ~ 480 जाल है।बास्केट फिल्टर मुख्य रूप से कनेक्टिंग पाइप, मुख्य पाइप, फिल्टर ब्लू, निकला हुआ किनारा, निकला हुआ किनारा कवर और फास्टनरों से बना है।जब तरल मुख्य पाइप के माध्यम से फिल्टर नीले रंग में प्रवेश करता है, तो ठोस अशुद्धता कण फिल्टर नीले रंग में अवरुद्ध हो जाते हैं, और साफ तरल फिल्टर नीले रंग के माध्यम से फिल्टर आउटलेट से छुट्टी दे दी जाती है।

काम करने का सिद्धांत

Y- आकार का फ़िल्टर Y- आकार का होता है।एक छोर का उपयोग पानी और अन्य तरल पदार्थों को पारित करने के लिए किया जाता है, और दूसरे छोर का उपयोग अपशिष्ट और अशुद्धियों को दूर करने के लिए किया जाता है।यह आमतौर पर दबाव कम करने वाले वाल्व, दबाव राहत वाल्व, निरंतर स्तर के वाल्व या अन्य उपकरणों के इनलेट पर स्थापित होता है।इसका कार्य पानी में अशुद्धियों को दूर करना और वाल्वों और उपकरणों के सामान्य संचालन की रक्षा करना है।फिल्टर द्वारा उपचार किया जाने वाला पानी इनलेट से शरीर में प्रवेश करता है, पानी में अशुद्धता स्टेनलेस स्टील फिल्टर स्क्रीन पर जमा हो जाती है, जिसके परिणामस्वरूप अंतर दबाव होता है।इनलेट और आउटलेट पर दबाव अंतर की निगरानी दबाव अंतर स्विच के माध्यम से की जाती है।जब दबाव अंतर निर्धारित मूल्य तक पहुंच जाता है, तो विद्युत नियंत्रक हाइड्रोलिक नियंत्रण वाल्व को एक संकेत भेजता है और मोटर को चलाता है, जिससे निम्नलिखित क्रियाएं होती हैं: मोटर फिल्टर तत्व को साफ करने के लिए ब्रश को घुमाने के लिए ड्राइव करती है, और नियंत्रण वाल्व के लिए खोला जाता है सीवेज डिस्चार्ज।पूरी सफाई प्रक्रिया केवल दसियों सेकंड तक चलती है।जब सफाई पूरी हो जाती है, तो नियंत्रण वाल्व बंद कर दें और मोटर घूमना बंद कर दें, सिस्टम अपनी प्रारंभिक स्थिति में लौट आता है और अगली फ़िल्टरिंग प्रक्रिया शुरू करता है।उपकरण स्थापित होने के बाद, तकनीशियन कमीशनिंग का संचालन करेंगे, निस्पंदन समय और सफाई रूपांतरण समय निर्धारित करेंगे, उपचारित पानी पानी के इनलेट से शरीर में प्रवेश करेगा, और फिल्टर सामान्य रूप से काम करना शुरू कर देगा।

मानक
