उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

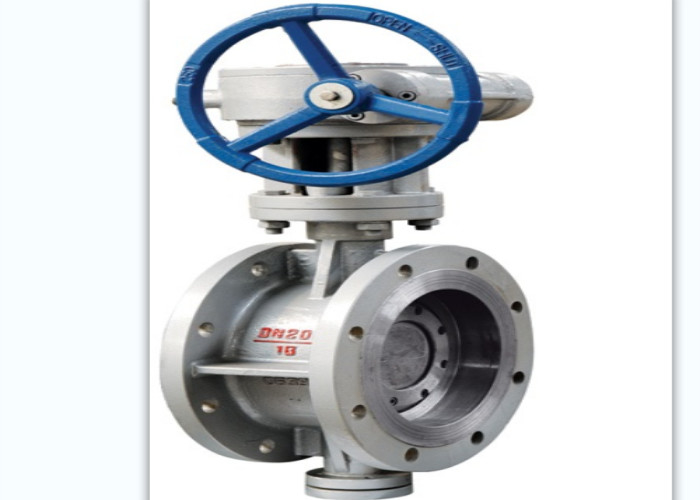

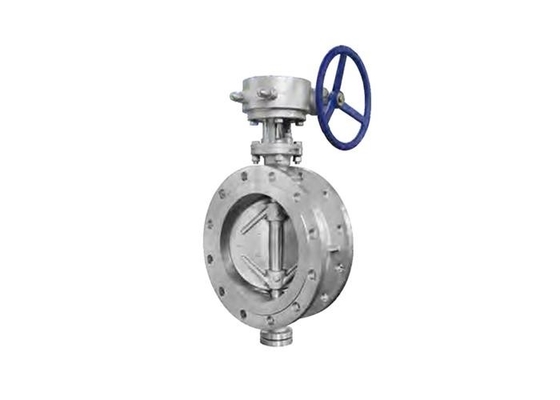

| प्रोडक्ट का नाम: | निकला हुआ किनारा तितली वाल्व | आकार: | डीएन50-डीएन1200 |
|---|---|---|---|
| दबाव: | 10k/20k | सामग्री: | कार्बन स्टील डब्ल्यूसीबी |
| मध्यम: | जल तेल भाप | संबंध: | निकला हुआ किनारा समाप्त होता है |
| रंग: | ग्राहक का अनुरोध | प्रकार: | ट्रिपल सनकी कोर |
| तापमान: | -29℃ से 425℃ | ||
| हाई लाइट: | 10 के कार्बन स्टील तितली वाल्व,20 के कार्बन स्टील तितली वाल्व,पानी तीन सनकी तितली वाल्व |
||
तितली वाल्व में सरल संरचना, छोटी मात्रा और हल्के वजन के फायदे हैं।यह केवल कुछ भागों से बना है।इसके अलावा, इसे 90 ° घुमाकर जल्दी से खोला और बंद किया जा सकता है, जिसे संचालित करना आसान है।इसी समय, वाल्व में द्रव नियंत्रण की अच्छी विशेषताएं होती हैं।तितली वाल्व की तितली प्लेट पाइपलाइन के व्यास दिशा में स्थापित होती है।तितली वाल्व शरीर के बेलनाकार चैनल में, डिस्क के आकार की तितली प्लेट 0 ° ~ 90 ° के रोटेशन कोण के साथ अक्ष के चारों ओर घूमती है।जब यह 90 ° तक घूमता है, तो वाल्व पूरी तरह से खुला होता है।जब निकला हुआ किनारा तितली वाल्व पूरी तरह से खुली स्थिति में होता है, तो तितली प्लेट की मोटाई ही एकमात्र प्रतिरोध होता है जब माध्यम वाल्व शरीर से बहता है।इसलिए, वाल्व के माध्यम से उत्पन्न दबाव ड्रॉप बहुत छोटा है, इसलिए इसमें अच्छी प्रवाह नियंत्रण विशेषताएं हैं
उपयोग: इस वाल्व का व्यापक रूप से पेट्रोलियम, प्रकाश उद्योग, शिपिंग, बिजली, आपूर्ति और जल उद्योग, फ़ार्मरी आदि की निकासी के क्षेत्र में उपयोग किया गया है। यह सभी संक्षारक और गैर-संक्षारक गैस, तरल, अर्ध-तरल के एजेंटों को प्रवाहित करता है।यह द्रव को चिपका और काट सकता है।
| भाग का नाम | तन | अंगूठी की सील | तना | डिस्क |
| सामग्री | डब्ल्यूसीबी | 2Cr13 | 2Cr13 | डब्ल्यूसीबी |
| निकला हुआ किनारा अंत | जिस बी 2212 |
| आमने सामने | जेआईएस बी 2002-1987 |
| प्रकार | डीएन | आकार (㎜) | |||||||
| ली | एच | एच 1 | ए 1 | बी 1 | डी | डी1 | जेड × डी | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4×Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8×Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8×Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8×Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8×Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12×Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12×Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16×Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20×Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20×Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24×Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24×Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28×Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28×Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28×Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32×Φ39 | |
1. वाल्व को सूखे गोदाम में रखा जाएगा और खुली हवा में नहीं रखा जाएगा।
2. लंबी अवधि के भंडारण के लिए, इसे नियमित रूप से बनाए रखा जाएगा।
3. वाल्व क्षैतिज या ऊर्ध्वाधर पाइपलाइन पर स्थापित है, लेकिन इसे खोलना और बंद करना आसान होगा।
4. स्थापना से पहले दबाव परीक्षण किया जाएगा, और स्थापना आवश्यकताओं को पूरा करने के बाद ही किया जा सकता है।
5. स्थापना से पहले पाइप और वाल्व की आंतरिक गुहा को साफ करें।
6. वाल्व स्थापना के बाद बड़े बाहरी बल के अधीन नहीं होगा।
7. स्थापना के दौरान, मध्यम प्रवाह दिशा वाल्व शरीर की तीर दिशा के अनुरूप होनी चाहिए।
8. परिचालन की स्थिति प्रदर्शन विनिर्देश में तकनीकी आवश्यकताओं को पूरा करेगी।
