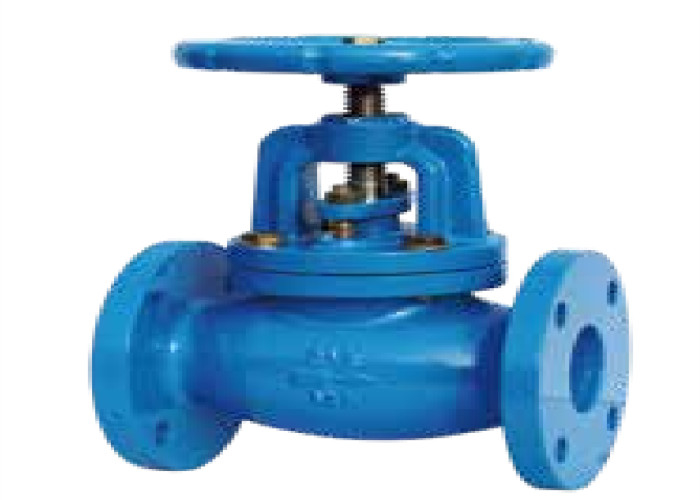

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रोडक्ट का नाम: | निकला हुआ किनारा ग्लोब वाल्व | दबाव: | मध्यम दबाव |
|---|---|---|---|
| शक्ति: | व्हील हैंड ऑपरेटेड | मानक: | एएनएसआई, एपीआई |
| शरीर पदार्थ: | लोहा | आकार: | 2 "से 10" |
| वर्किंग टेम्परेचर: | -10 ℃ से 150 ℃ | मीडिया: | पानी, तेल, भाप |
| रंग: | काला | संबंध: | निकला हुआ किनारा, आरएफ |
| हाई लाइट: | 125LB 2 इंच ग्लोब वाल्व,रस्टप्रूफ 2 इंच ग्लोब वाल्व,कास्ट आयरन व्हील एपीआई ग्लोब वाल्व; |
||
अमेरिकन स्टैंडर्ड स्टॉप वाल्व और निकला हुआ किनारा स्टॉप वाल्व एक ही प्रकार के वाल्व से संबंधित हैं।समापन भाग एक वाल्व डिस्क है, और वाल्व स्टेम केंद्र के चारों ओर घूमता है
| बुनियादी मानक | |
| निकला हुआ किनारा अंत | एएसएमई/एएनएसआई बी16.1 |
| आमने सामने | एएसएमई बी16.10 |
| परीक्षा | एमएसएसएसपी-70 |
वाल्व की श्रृंखला व्यापक रूप से 125lb . से कम नाममात्र दबाव वाले पाइप खोलने और बंद करने के लिए उपयोग की जाती है
| आकार: | 2 "-12" |
| सामान्य दबाव (पीएसआई) | 125/250 |
| सूटबक तापमान | <100 डिग्री सेल्सियस |
| सील परीक्षण | 1.41mpa/1.38MPa |
| शैल परीक्षण | 2.46mpa/6.0MPa |
| उपयुक्त माध्यम: | भाप, पानी |

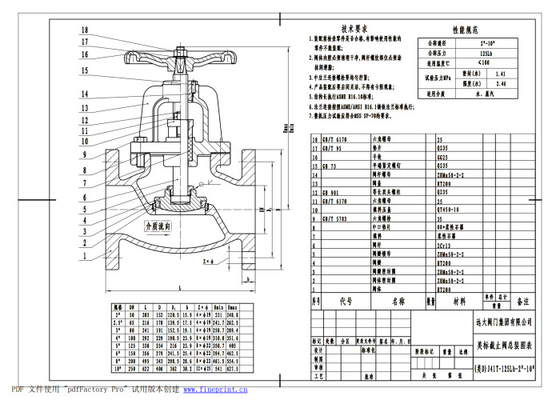

| भाग का नाम | तन | बॉडी सीलिंग रिंग | डिस्क की अंगूठी | डिस्क | तना | पैकिंग | पाल बांधने की रस्सी | पेंच | पैकिंग ग्रंथि | ढक्कन | पहिया | व्हील नट |
| सामग्री | HT200 | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | HT200 | 2Cr13 | सीसा | 08+ ग्रेफाइट | 35 | क्यूटी450-10 | HT200 | HT200 | क्यू235 |
| आकार | डीएन | ली | डी | डी1 | बी | Zxф | हमीना | एचमैक्स | मैं |
| 2" | 50 | 203 | 152 | 120.5 | 15.9 | 4xф19 | 231 | 248.8 | 180 |
| 2-1/2 " | 65 | 216 | 178 | 139.5 | 17.5 | 4xф19 | 241.5 | 262.5 | 180 |
| 3" | 80 | 241 | 191 | 152.5 | 19.1 | 4xф19 | 258.7 | 289.5 | 180 |
| 4" | 100 | 292 | 229 | 190.5 | 23.9 | 8xф19 | 310.8 | 351.6 | 250 |
| 5 " | 125 | 330 | 254 | 216 | 23.9 | 8xф22 | 350.7 | 405 | 250 |
| 6" | 150 | 356 | 279 | 241.5 | 25.4 | 8xф22 | 394.7 | 462.5 | 300 |
| 8" | 200 | 495 | 343 | 298.5 | 28.6 | 8xф22 | 461.5 | 554.5 | 360 |
| 10" | 250 | 622 | 406 | 362 | 30.2 | 12xф25 | 541 | 627.5 | 400 |
1. द्रव प्रतिरोध छोटा है, और इसका प्रतिरोध गुणांक समान लंबाई वाले पाइप अनुभाग के बराबर है।
2. सरल संरचना, छोटी मात्रा और हल्के वजन।
3. यह चुस्त और विश्वसनीय है।वर्तमान में, गेट वाल्व की सीलिंग सतह व्यापक रूप से अच्छे सीलिंग प्रदर्शन के साथ प्लास्टिक से बनी है, और व्यापक रूप से वैक्यूम सिस्टम में उपयोग की जाती है।
4. इसे संचालित करना और जल्दी से खोलना और बंद करना आसान है।इसे केवल 90 ° पूर्ण खुले से पूर्ण बंद तक घुमाने की आवश्यकता है, जो रिमोट कंट्रोल के लिए सुविधाजनक है।
5. रखरखाव सुविधाजनक है, गेट वाल्व की संरचना सरल है, सीलिंग रिंग आम तौर पर चल रही है, और डिस्सेप्लर और प्रतिस्थापन अपेक्षाकृत सुविधाजनक है।
6. जब पूरी तरह से खुला या पूरी तरह से बंद हो, तो गेंद और वाल्व सीट की सीलिंग सतह को माध्यम से अलग किया जाएगा।जब माध्यम गुजरता है, तो यह वाल्व सीलिंग सतह के क्षरण का कारण नहीं बनता है।
7. इसमें आवेदन की एक विस्तृत श्रृंखला है।व्यास कुछ मिलीमीटर से लेकर कुछ मीटर तक होता है।इसे उच्च वैक्यूम से उच्च दबाव तक लागू किया जा सकता है।जब गेंद 90 डिग्री घूमती है, तो इसे इनलेट और आउटलेट पर गोलाकार होना चाहिए, ताकि प्रवाह को काट दिया जा सके
